Courant électrique de service conique pyramidal multi Polonais

Brand Name:	FUTAO
Model Number:	FTGG - 0 38 917
MOQ:	2 pièces
Prix:	$100 - $400
Delivery Time:	15 à 30 jours ouvrables
Payment Terms:	L / C, T / T

Detail Information

Product Description

Detail Information

Lieu d'origine:

CHINE

Certification:

ISO 9001 : 2008

Hauteur:

2m - 50m

Épaisseur:

2.5mm - 20mm

Matériel:

Q235, Q345, Q420, Q460, Gr 50, Gr60, SS400, etc.

Forme:

Polygonal ou conique

Couleur:

Selon l'exigence des clients

Traitement de surface:

Dip chaud galvanisé

soudage:

AWS D 1,1

Détails d'emballage:

40hc ou ot, enveloppement par tapis ou tapis de paille

Capacité d'approvisionnement:

1200 pièces chaque semaine

Mettre en évidence:

Courant électrique de service Polonais

Courant électrique conique Polonais

Puissance Polonais de service conique

Product Description

Circuit du double 138KV Polonais 30-60degree avec la plaque de base et le boulon d'anchrage M48

Adaptez pour	Accessoires de l'électricité
Forme	Multi-pyramidal, Columniform, polygonal ou conique
Matériel	Normalement Q345B/A572, rendement minimum strength>=345n/mm2 Q235B/A36, rendement minimum strength>=235n/mm2 Aussi bien que la bobine laminée à chaud de Q460, ASTM573 GR65, GR50, SS400, SS490, à ST52-
Facteur de sécurité	Facteur de sécurité pour le vin de conduite : 8 Facteur de sécurité pour fondre le vin : 8
Charge de calcul en kilogramme	300~ 1000 kilogrammes appliced à 50cm du au poteau
Marques	Le palte de nom par le rivert ou la colle, gravent, gravent en refief selon des exigences de clients
Préparation de surface	Immersion chaude galvanisée après ASTM A123, puissance de polyester de couleur ou toute autre norme par des clients requis.
Joint de Polonais	Insérez le mode, mode intérieur de bride, mode commun face à face.
Conception de poteau	Contre le tremblement de terre de la catégorie 8
Vitesse du vent	160 Km/Hour. 30 m /s
Longueur de par section	À moins de 14m formant une fois sans joint de glissement

Description de produit

Conçu pour 132 138, lignes aériennes de transmission de 69kv 110KV. Des poteaux faits sur commande avec des dimensions faites sur commande peuvent être conçus s'il y a lieu. Nos dedans ingénieurs de maison sont ici pour aider. Veuillez entrer en contact avec le service à la clientèle pour toutes les enquêtes que vous pouvez avoir.

Détails spécifiques

POLONAIS EN ACIER	UNISSEZ	VALEURS GARANTIES
TYPE DE POLONAIS		Droit		Angle		Impasse
Quantité	pce	24		14		6
Fabricant		UNITÉ STRUCTURELLE CIE., LTD EN MÉTAL DE YIXING FUTAO		UNITÉ STRUCTURELLE CIE., LTD EN MÉTAL DE YIXING FUTAO		UNITÉ STRUCTURELLE CIE., LTD EN MÉTAL DE YIXING FUTAO
Emplacement de fabrication		VILLE DE LA CHINE, JIANGSU, YIXING		VILLE DE LA CHINE, JIANGSU, YIXING		VILLE DE LA CHINE, JIANGSU, YIXING
Normes	-	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700
Qualité en acier		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Norme chaude de galvanisation		OIN 1461	OIN 1461	OIN 1461	OIN 1461	OIN 1461	OIN 1461
Ligues de DES de mécanique de Dimensionnement
Nombre de circuits		1	1	1	1	1	1
Type d'isolants		SUSPENSION	SUSPENSION	ANCRE	ANCRE	ANCRE	ANCRE
Angle	º	0	0	45	45	90	90
Envergure standard	m	200	200	200	200	200	200
Envergure de vent	m	220	220	220	220	220	220
Envergure de poids	m	250	250	250	250	250	250
Fléchissement de conducteur à 85°C	m
Forme croisée de bras		Triangle	Triangle	drapeau	drapeau	drapeau	drapeau
Taille du plus bas bras croisé	m	15,6	15,6	15,6	15,6	15,6	15,6
Distance verticale minimum entre les conducteurs et le poteau	m	1,1	1,1	2	2	2	2
Distance verticale entre le fil de masse de conducteur et highgest	m	2,2	2,2	2,2	2,2	2,2	2,2
Pression de vent à la température moyenne (25°C)	daN/m2	58	58	58	58	58	58
Coefficient aérodynamique de Polonais		2,8	2,8	2,8	2,8	2,8	2,8
Coefficient aérodynamique de conducteur		1	1	1	1	1	1
Coefficient de sécurité		2	2	2	2	2	2
Matériel		Feuillard plié	Feuillard plié	Feuillard plié	Feuillard plié	Feuillard plié	Feuillard plié
Section transversale		Octogone	Octogone	Octogone	Octogone	Octogone	Octogone
Taille de la terre	m	20	20	22	22	22	22
Diamètre extérieur supérieur	millimètre	240	240	270	270	300	300
Diamètre extérieur inférieur	millimètre	510	510	920	920	1200	1200
Nombre de sections	millimètre	2	2	3	3	3	3
Épaisseur (dessus/bas)	millimètre	4 / 6	4 / 6	6 / 8/10	6 / 8/10	6 / 10/10	6 / 10/10
Poids total	kilogramme	1150	1268	3300	3560	4670	4980
Profondeur de base	m	2,6	2,6	2	2	2	2

Informations supplémentaires

Code de conception : ASCE/SEI standard américain 48-11

Logiciel de conception : Logiciel de PLEASE-POLES

Couverture d'exportation : De l'Asie et du Pacifique, central et l'Amérique du Sud, l'Europe, Moyen-Orient, Afrique

Essai : Des essais de chargement peuvent être effectués s'il y a lieu sur le site

Processus de fabrication

La vérification du → de matériaux coupant la vérification de soudure verticale de moulage ou de recourbement de → de → de → des dimensions que le → brident → de soudure trouent le → de calibrage de Drilling→ ébavurant la galvanisation de processus de →, le revêtement de poudre ou peignant le → de recalibrage de → filetant l'emballage de →

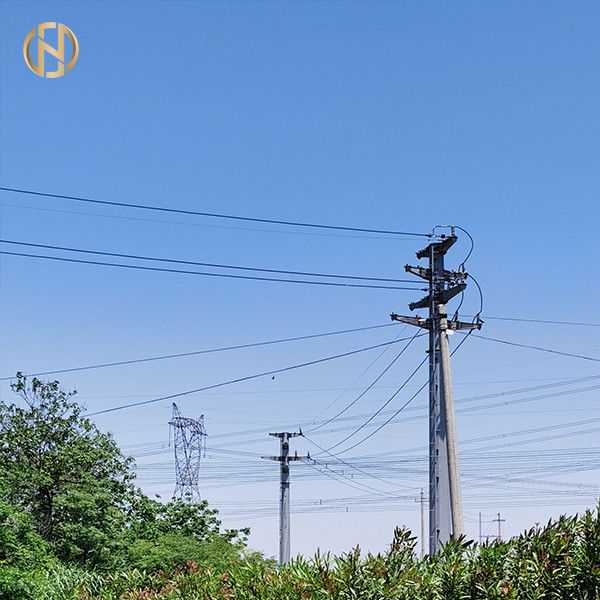

Courant électrique de service conique pyramidal multi Polonais 0

Détails de produit

Courant électrique de service conique pyramidal multi Polonais 1

Essai
