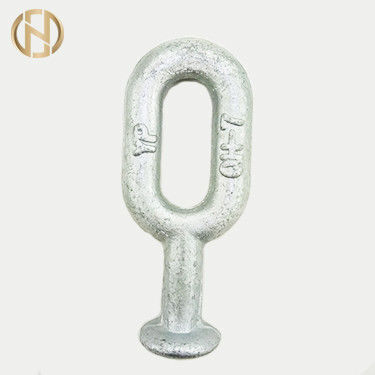

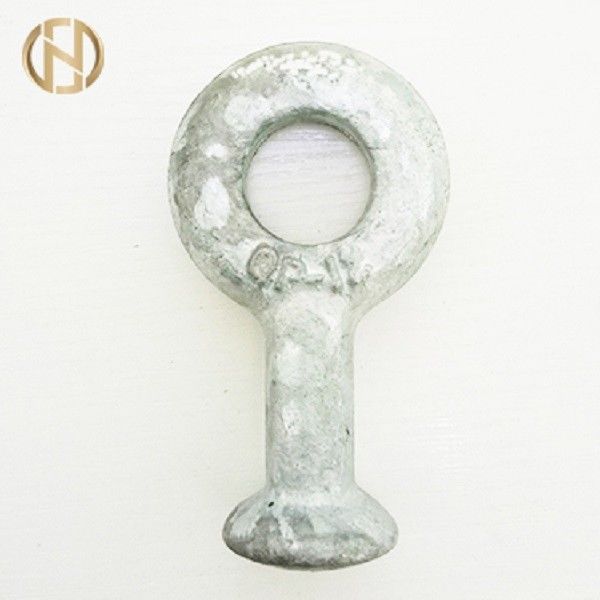

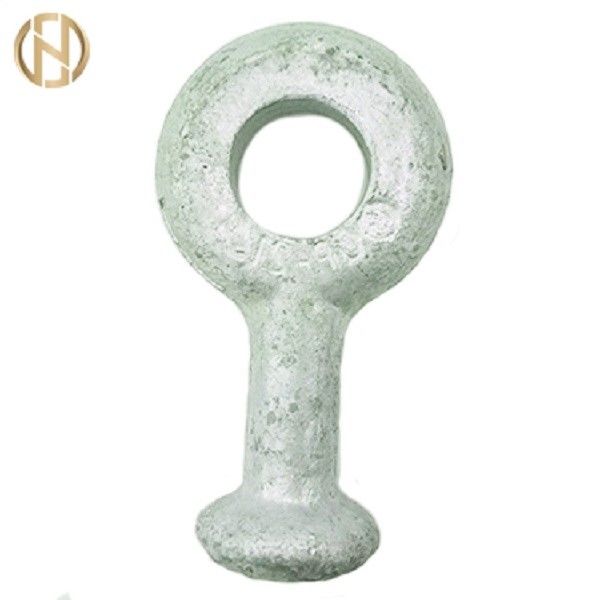

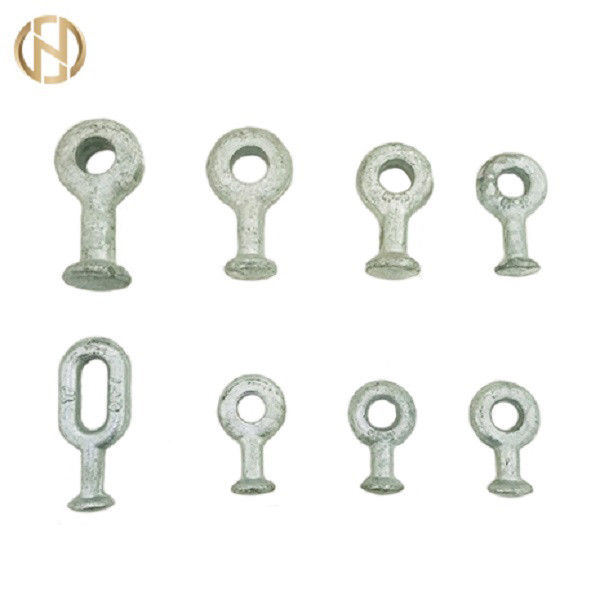

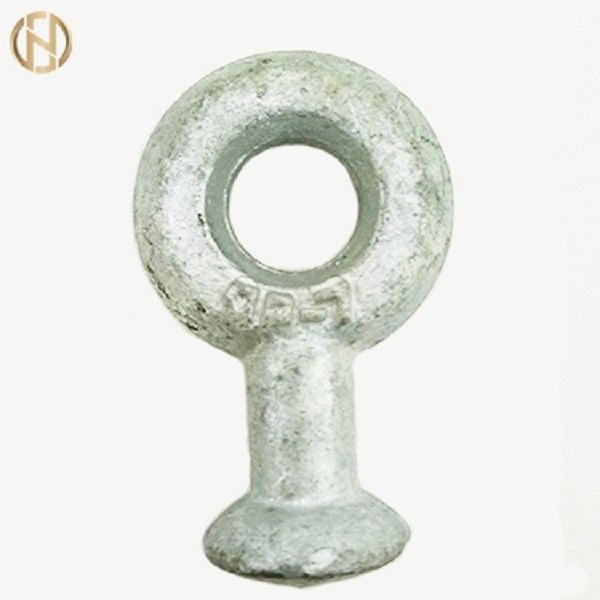

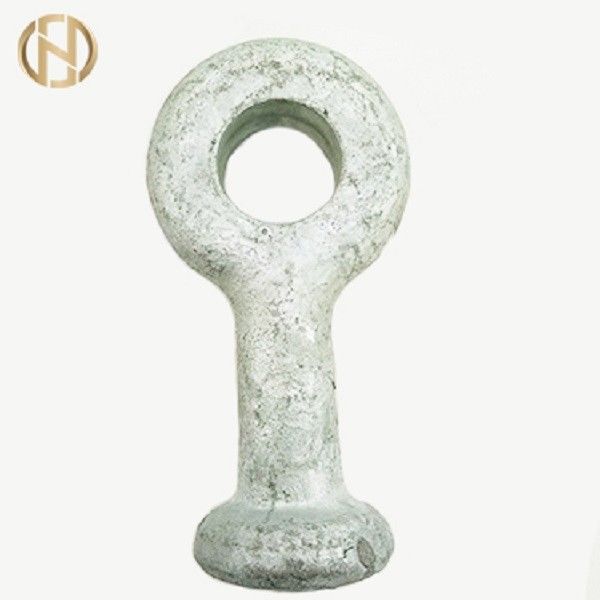

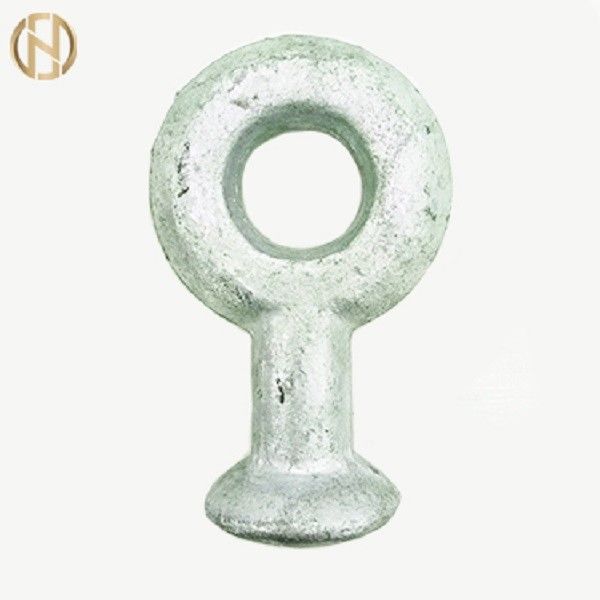

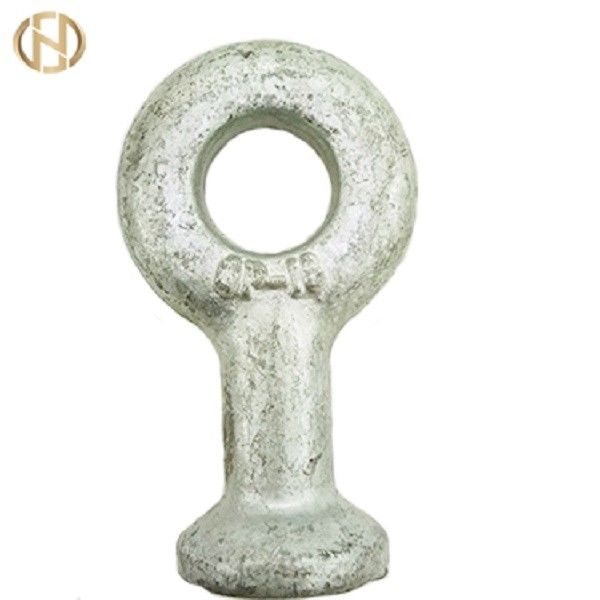

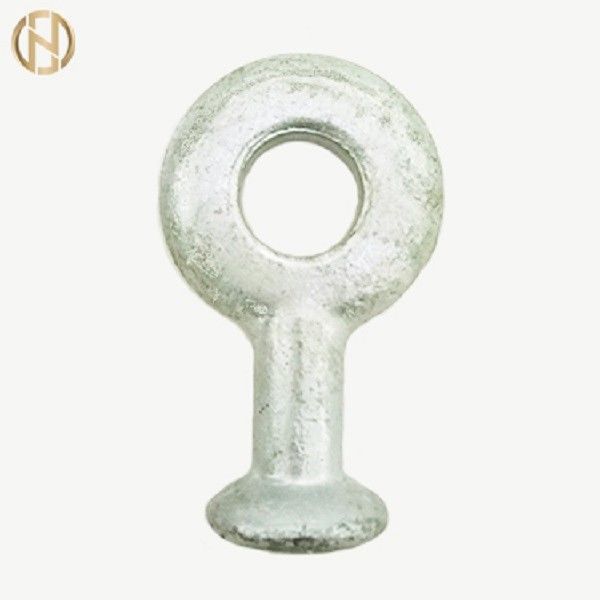

Anneau accrochant principal de boule de Q QP QH pour le câble aérien électrique adaptant des accessoires de Ploe
-
Mettre en évidence
matériel de poteau de puissance
,ligne de transmission matériel
-
TypeQ, QP
-
Matérielacier galvanisé d'immersion chaude
-
OpérationCommode
-
CouleurArgent
-
UtilisationLigne aérienne accessoires
-
TailleQP7-16
-
Lieu d'origineJiangsu Chine
-
Nom de marqueFUTAO
-
CertificationISO 9001
-
Numéro de modèleQ, QP
-
Quantité de commande min1 morceaux
-
Prix$0.5 - $3
-
Détails d'emballagePaquet par la boîte
-
Délai de livraison10 jours ouvrables
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnement6000pcs un mois
Anneau accrochant principal de boule de Q QP QH pour le câble aérien électrique adaptant des accessoires de Ploe
Anneau accrochant principal de boule de Q QP pour le câble aérien électrique adaptant des accessoires de Ploe
QP, QH et dispositif d'accrochage type Q de tête de boule sont utilisés pour des connexions avec la prise sur l'écrou en acier soumis à la section supérieure de la boule et de l'isolateur de suspension en forme de prise, évitant la concentration de contrainte pour le contact de point produit par le point connectif. Selon différents états d'utilisation, des dispositifs d'accrochage principaux de boule se composent de type d'interface d'anneau et d'interface plate de boulon.

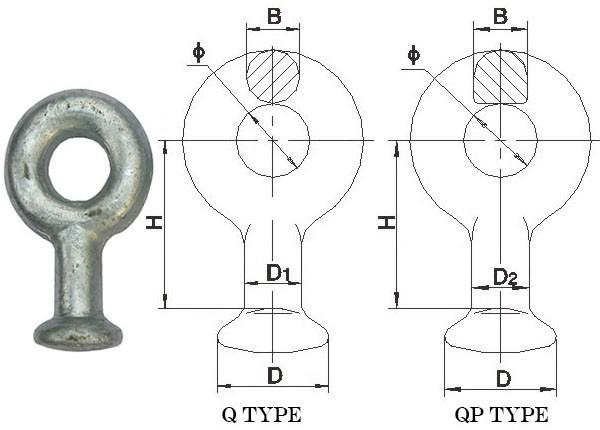

QP, QH et dispositif d'accrochage type Q de tête de boule
| Type de National Grid | No. 85 de type courant | Taille de l'accouplement | Dimension (millimètres) | Charge nominale d'échec (kn) | ||||
| B | D1 | D | Φ | H | ||||
| Q-7 | 16 | 16 | 17 | 33,3 | 22 | 50 | 70 | |
| QP-0750 | QP-7 | 16 | 16 | 17 | 33,3 | 20 | 50 | 70 |
| QP-1050 | QP-10 | 16 | 16 | 17 | 33,3 | 20 | 50 | 100 |
| QP-1260 | QP-12 | 16 | 16 | 17 | 33,3 | 24 | 60 | 120 |
| QP-1660 | QP-16 | 20 | 18 | 21 | 41,0 | 26 | 60 | 160 |
| QP-20 | 24 | 24 | 25 | 49,0 | 30 | 80 | 200 | |
| QP-21D | 20 | 21 | 21 | 41,0 | 29 | 70 | 210 | |
| QP-2180 | 20 | 20 | 21 | 41,0 | 26 | 80 | 210 | |
| QP-2580 | 24 | 24 | 25 | 49,0 | 30 | 80 | 250 | |
| QP-30 | 24 | 28 | 25 | 49,0 | 39 | 80 | 300 | |
| QP-3280 | 24 | 28 | 25 | 49,0 | 33 | 80 | 320 | |
| Type de National Grid | No. 85 de type courant | Taille de l'accouplement | Dimension (millimètres) | Charge nominale d'échec (kn) | |||||
| Φ | D1 | D | C | H1 | H | ||||
| QH-07100 | QH-7 | 16 | 16 | 17 | 33,3 | 24 | 57 | 100 | 70 |
| QH-10 | 16 | 18 | 17 | 33,3 | 22 | 60 | 110 | 100 | |
| QH-12 | 16 | 19 | 17 | 33,3 | 22 | 63 | 120 | 120 | |
| QH-16155 | QH-16S | 20 | 20 | 21 | 41,0 | 26 | 100 | 155 | 160 |
| QH-21140 | 20 | 20 | 21 | 41,0 | 26 | 83 | 140 | 210 | |
| QH-21155 | QH-21S | 20 | 20 | 21 | 41,0 | 26 | 100 | 155 | 210 |
| QH-32175 | QH-32S | 24 | 28 | 25 | 49,0 | 32 | 110 | 175 | 320 |
| Type | Taille de l'accouplement | Dimension (millimètres) | Charge nominale d'échec (kn) | Poids (kilogrammes) | ||||
| B | C | Φ | H1 | H | ||||
| Q-7M | 16 | 16 | 18 | 14 | 60 | 130 | 70 | 1,0 |
| Q-12M | 16 | 18 | 24 | 14 | 70 | 145 | 120 | 1,3 |
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
