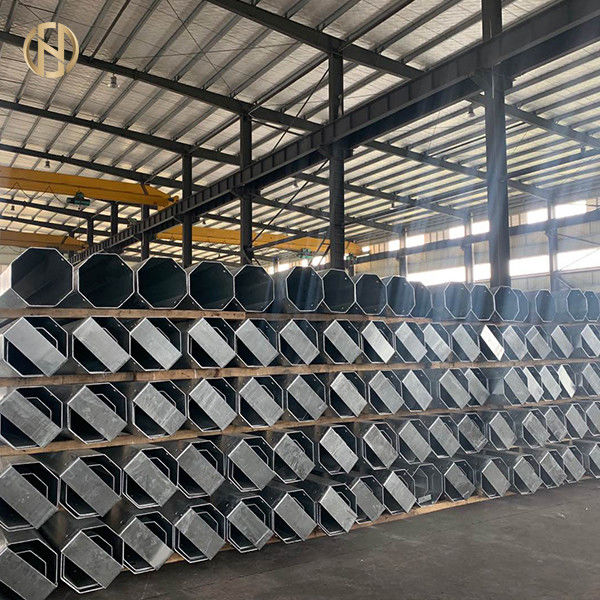

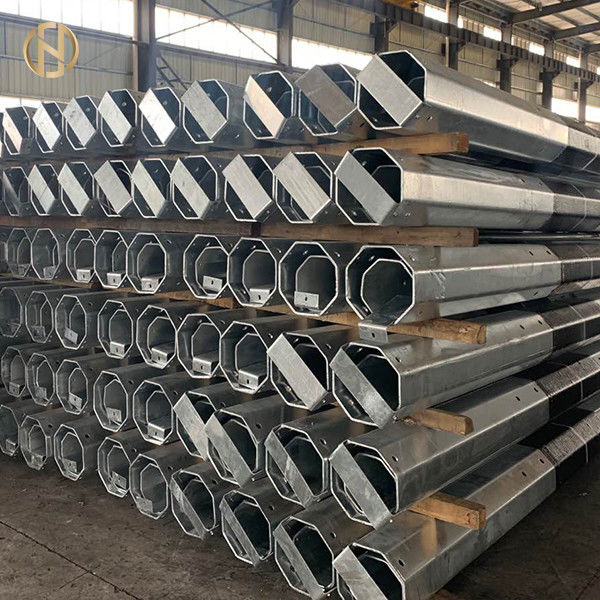

12M a galvanisé le facteur de sécurité 1340daN en acier tubulaire de la classe 7 de courrier 2,0

Ces spécifications prévoient la conception, fabrication, déterminant dans l'usine, l'approvisionnement, et la livraison au site les Polonais tubulaires en acier galvanisés.

Il sera de la responsabilité de l'entrepreneur de fournir l'équipement, qui répondra de tous points à la spécification de performances et aura la longévité satisfaisante pour les conditions actuels de site.

L'entrepreneur fournira tous les matériel et travail pas ci-dessus spécifiquement mentionnés ou inclus, mais qui peuvent être nécessaires pour terminer n'importe quelle partie des travaux ou de travail comme totalité, conformément aux conditions de ces spécifications.

La disposition de conception détaillée de l'équipement sera sujette la responsabilité de l'entrepreneur à l'approbation de l'ingénieur de RREA.

Les conducteurs d'en cuivre et en aluminium tirés durs fournis se conformeront également entièrement aux caractéristiques suivantes de RREA, à savoir :

• Conditions du système de général de RREA

• Conditions d'emballage et d'expédition de RREA

• Conditions de soumission de RREA

• Normes et codes

Sauf là où modifié tous les équipement et matériaux soyez dans le plein accord avec le CEI (la Commission Electrotechnique Internationale) et des normes et des recommandations d'OIN (ISO internationale de normalisation). Si le CEI approprié ou les normes et les recommandations de l'OIN ne sont pas disponibles en tous cas ou des cas puis les normes britanniques appropriées ou les normes nationales s'appliqueront si disponibles.

Quand le CEI, l'OIN, le BSI ou les normes nationales sont mentionnés l'édition utilisée sera celle actuelle à la date de l'offre, ainsi que n'importe quel amendement fourni à cette date.

Suite à celui au-dessus des normes supplémentaires l'ordre de préférence est énuméré ci-dessous : La Commission Electrotechnique Internationale du CEI

ISO internationale de normalisation d'OIN

Normes britanniques de BSI

American National Standards Institute national de norme ANSI de normes de NS (où disponible)

Là où l'utilisation d'une norme autre que le CEI, l'OIN ou le BSI est convenue qu'alors cette norme sera employée, le cas échéant. Là où on propose d'autres normes au lieu des normes du CEI, d'OIN ou de BSI, la confirmation sera à condition que les dispositions des normes soient équivalentes à ou dépassent ceux des normes équivalentes du CEI, d'OIN ou de BSI.

Des copies de toutes les normes proposées en remplacement des normes du CEI, d'OIN ou de BSI doivent être soumises avec l'offre accompagnée en cas de besoin des traductions en anglais des sections appropriées.

Nonobstant tous les descriptions, dessins ou illustrations qui ont pu avoir été soumis avec l'offre, tous les détails autres que ceux montrés dans la “déviation du programme de spécification technique” et approuvés par l'ingénieur de RREA seront considérés pour être conformes aux spécifications et les caractéristiques standard et les codes s'est rapporté là.

Aucun départ aux spécifications excepté ceux montrés dans la “déviation du programme de spécification technique” et approuvés par l'ingénieur de RREA ne doit être fait sans approbation écrite de l'ingénieur de RREA.

2,1 portée

Cette spécification technique couvre la conception, le matériel, la fabrication, le revêtement de protection, les essais, l'inspection, l'emballage et la livraison des monopoles en acier coniques soudés de rond utilisés dans les systèmes de distribution aériens. La référence aux caractéristiques ou aux organismes ainsi que tous les dessins ou des diagrammes de chargement sera considérée une partie des spécifications. Le fabricant de poteau doit être OIN 9001 certifiée.

2,2 normes

La référence aux normes et/ou aux caractéristiques ci-dessus sera interprétée pour signifier la dernière révision à moins que remarquable.

La conception, les matériaux et la fabrication des poteaux en acier seront conformes à la dernière édition des codes internationaux et des normes énumérés ci-après :

En 10149 : Produits plats laminés à chaud faits en limite conventionnelle d'élasticité élevée pour le formage à froid

En 10025 : Les produits laminés à chaud ont fait des états techniques non alliés de la livraison d'aciers de construction

OIN 898 : Propriétés mécaniques des attaches

Interception commandée en vol 318 : Conditions de code du bâtiment pour le béton structurel

ASTM A123 : Spécifications standard pour le revêtement (galvanisé à chaud) de zinc sur des produits fabriqués des formes en acier roulées, pressées, et forgées, des plats, des barres et des bandes

ASCE N°. 72 : Conception des structures en acier de Polonais de transmission (pour la référence seulement) ASCE (Se) 48-05 : La conception de la transmission en acier Polonais structure

AWS : Société de soudure américaine pour la soudure et les processus relatifs

2,3 conception

• Les poteaux seront rond-coniques avec une chandelle progressive et constante.

• La soudure longitudinale devrait être gardée à un minimum selon le processus de fabrication. Soudure circulaire non permise pour des ensembles d'axes.

• La conception emploie de préférence l'analyse non linéaire et suit les directives et les principes décrits en manuels et rapport d'ASCE sur machiner le n° 72 de pratique et l'ASCE (Se) 48-05

· Les axes de Polonais seront d'une seule pièce à la longueur maximale possible dans des limitations d'expédition et/ou de fabrication. Des axes de Polonais dépassant des limitations seront conçus dans plusieurs sections.

Des sections adjacentes seront jointes par des joints de glissement. Polonais seront conçus avec un nombre minimal de joints. Des joints de glissement seront conçus pour un chevauchement minimum de 1 - 1/2 fois le diamètre intérieur de la section femelle au joint, selon ASCE « rapport No. 72, conception de la transmission en acier Polonais structure » et ASCE (Se) 48-05

· Un chapeau supérieur en plastique démontable à adapter sur le dessus du poteau sera fourni.

· Un écrou en laiton sera placé en haut d'un poteau et d'un écrou en laiton différent au niveau du sol.

· La limitation de débattement à la charge de service sera 4% de la taille au-dessus de la terre.

· La limitation supérieure de diamètre à appliquer pendant la conception est :

minimum d'o ..................................................... 200 millimètres

maximum d'o ..................................................... 240 millimètres

· Le facteur de sécurité utilisé pour le calcul sera :

2,0 ............. pour les charges transversales

1,5 ............. pour les charges verticales.

· Polonais seront équipés par la base d'ancre. La base d'ancre sera conçue pour transférer les charges à partir du poteau à la base. L'embase sera soudée au poteau à l'usine. La longueur incluse sera déterminée par la charge de calcul de boulon d'anchrage et l'effort en esclavage final pour 3000 livres par pouce carré de concret (f c) comme spécifique dans code du bâtiment concret américain d'institut (interception commandée en vol 318). Des boulons d'anchrage seront fournis ainsi que des poteaux. Un calibre supérieur par type de poteau et un calibre inférieur par poteau (s'il y a lieu) seront fournis. Des calibres et les boulons d'anchrage seront fournis non montés.

2,4 standardisation générale

2,4 .1 Polonais sera conçu pour la gamme normalisée dans les classes suivantes de charge :

Charge de travail maximum de Fmax ........................ à 600 millimètres à partir de dessus de poteau

2,4 .2 Polonais sera conçu pour des longueurs normalisées dans la gamme suivante :

8 m, 9 m, 10m, 11 m, 12 m, 13 m et 14 M.

2,5 matériel

Tout le matériel sera conforme aux normes appropriées visées selon ces spécifications.

En acier être employé soyez de la catégorie S500MC selon en 10149. Paramètres en acier (t<10>

Contrainte de traction 500,00 (N/mm2) minimum minimum d'exercice financier d'effort de fléchissement .............................. Fu ............................... 550,00 (N/mm2)

L'alternative en acier être employé devrait être de la catégorie S355MC ou S315MC selon en 10149.

2,6 fabrication

Toutes les pièces formant la structure seront fabriquées selon des dessins approuvés par l'ingénieur de RREA.

Des sections des poteaux sont faites à partir des feuilles de l'acier, coupe au trapèze, alors formé à froid pour former la section transversale conique ronde ou douze (12) ont dégrossi section transversale polygonale régulière.

Le plat formé sera plié à un rayon suffisamment grand pour pour ne pas produire la fissuration du matériel.

Le forage ou le poinçon des trous sera fait avant la galvanisation d'une telle façon quant aux trous cylindrique de produit normaux au plan du matériel (dans tous des trous).

2,7 tolérances

La variation autorisée (tolérance) d'une dimension indiquée, de la longueur des éléments, en dehors du diamètre, de la rectitude, etc. sera comme suit :

2,8 soudure

Toute la soudure, autant qu'est faisable, suivez la norme d'AWS.

Les soudures longitudinales auront soixante minimum de pénétration de pour cent (de 60 %) excepté dans la partie femelle du secteur commun de glissement où le pourcentage de la pénétration sera de cent pour cent (de 100 %). D'autres soudures seront des soudures d'angle pour toute l'épaisseur.

2,9 galvanisation

Après que la fabrication ait été entièrement accomplie, les poteaux en acier seront immersion chaude galvanisée au minimum de 630 g/m2.

Tous les membres creux seront galvanisés à l'intérieur et à l'extérieur des surfaces. On ne permet aucun double processus de galvanisation d'immersion.

Des boulons d'anchrage seront galvanisés à intégral au minimum 320 g/m2.

Des écrous peuvent re-être tapés après la galvanisation et puis seront protégés contre la rouille par la graisse. La galvanisation sera exécutée selon ASTM A standard 123.

2,10 inscription

Toutes les parties de poteaux seront convenablement marquées. Toute l'inscription sera indélébile et clairement évidente après la galvanisation. Des morceaux qui font partie d'une structure seront identifiés par le type nombre de structure, suivi de l'article approprié d'assemblée et d'autres marques d'identification.

2,11 protection bitumeuse

Une protection bitumeuse supplémentaire contre le plat d'ancre à +1,5 du niveau du sol du poteau peut être required.146 la section VI. Les exigences de l'employeur

3. INSPECTION ET ESSAIS

3,1 inspection - générale

Réservations d'acheteur la droite d'être témoin du processus de fabrication, tout type essais spécifiquement exécutés sur l'équipement à fournir à RREA et tous essais individuels de série requis dans la fabrication et l'approvisionnement en un tel équipement. Le fournisseur fournira le libre accès à l'acheteur à n'importe quel site où un tel processus de fabrication, ou essais, type ou essais individuels de série ont lieu. Le fournisseur soutiendra dans des coûts d'usine d'un tel témoin. Le fournisseur fournira l'acheteur d'un programme de fabrication et d'essais au moins pendant deux semaines avant que les événements sont de se produire.

3,2 type essais

Le fournisseur fournira la preuve documentaire sous forme de certificats d'essai certifiés que le poteau ou les pièces en acier type-ont été avec succès examinés par une autorité d'essai indépendant selon l'ASCE (Se) 48-05 ou CEI 60652 des BS. Certificats d'essai car des preuves de l'achèvement réussi du type essais seront soumises en tant que partie de l'offre.

3,3 examen et inspection

• Examen visuel

• Vérification des dimensions

• Vérifiez des soudures

• Vérifiez de l'épaisseur de zinc

4. EMBALLAGE ET EXPÉDITION

Le fournisseur préparera, emballera, et chargent tous les matériaux et équipement pour l'expédition de façon qu'ils soient protégés contre des dommages pendant l'expédition et seront responsable de et répareront l'intégralité de dommages résultant de l'emballage inexact jusqu'à l'acceptation définitive de l'approvisionnement. Des articles sujet au stockage ouvert pendant plusieurs mois aux sites seront protégés contre des dommages de temps.

Chaque expédition sera accompagnée d'une liste de toutes les pièces, identifiable par le type de poteau et le nombre.
