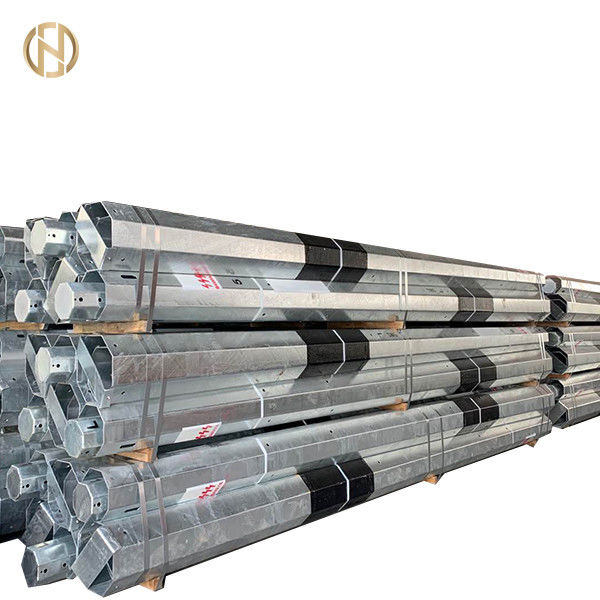

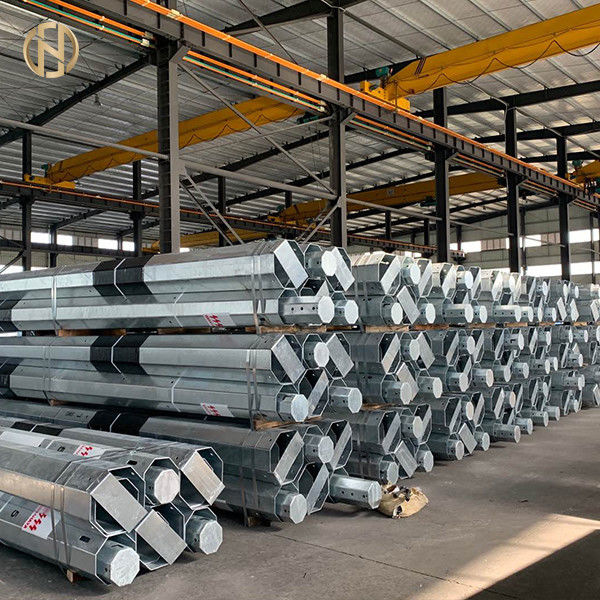

biens de 12M Swaged Tubular Pole pour les lignes électriques aériennes 11KV ou 33KV
1. Portée
1,1 ces spécifications couvrent la conception, la fabrication, l'essai et l'approvisionnement en acier tubulaire
poteaux utilisés généralement dans les lignes électriques aériennes.
2. Généralités
Le poteau en acier sera fabriqué dans plusieurs longueurs et forces comme spécifique dedans
Le tableau 1 a contenu ci-dessus.
2,1 les poteaux tubulaires en acier doivent être fabriqués par une société approuvée à la qualité
9001:2000 standard d'OIN. Le nombre de certification d'OIN 9001, le nom du
autorité avec approbation autorisée avec l'adresse de contact et le téléphone et le fax
des nombres seront également énoncés. Le soumissionnaire joindra une copie de l'OIN 9001
certificat avec l'offre.
3. Description
3,1 les poteaux en acier seront de conception swagged et se composeront de trois (3) distinct
les longueurs de la tuyauterie en acier swagged à deux joints pour fabriquer les poteaux. Cependant, là
sont quelques nombres de poteaux comme mentionné dans le programme des prix et de livraison qui
soyez de type se pliant. Les quantités de tels poteaux se pliants seront suggérées au
période de contrat.
3,2 la tuyauterie en acier utilisée dans la fabrication de poteau sera d'acier de n'importe quel processus approuvé
possession d'une résistance minimale à la traction de 42 kg/sq. millimètre et un produit chimique
composition de pas plus de 0,06% soufres et pas plus de 0,06%
phosphoreux.
3,3 l'épaisseur de paroi de diamètre de tuyauterie et de tuyauterie montrée dans le tableau 1 pour chaque longueur de
le poteau sont la taille minimum à employer en fabriquant chaque longueur de poteau. Il sera
la responsabilité du soumissionnaire de déterminer l'adéquation de la tuyauterie composante
montré pour que la charge soit soutenue. Cependant, en aucun cas le diamètre de tuyauterie et
l'épaisseur de paroi pour n'importe quel tube composant soit moins que la valeur montrée dans le tableau 1.
3,4 des poteaux tubulaires seront faits de tubes soudés, swagged et ensemble joints.
le bord supérieur de chaque joint sera chanfreiné sous un angle d'environ 45 degrés.
des poteaux en acier se composeront de trois sections des diamètres de diminution et
l'épaisseur de diamètre et les longueurs minimum du poteau seront suivant les indications du tableau 1.
3,5 tous les tubes faisant parties des appuis ci-dessus seront faits à partir de chaud isolés
acier sans couture ou sans interruption soudé selon les BS 6323 ou l'équivalent
normes applicables.
Spécification technique du chapitre 2. pour les lignes 11kv 2-2
GSEEP/W/ICB-03 2073/74-03
3,6 la section entière des poteaux sera galvanisée avec le revêtement minimum du poids
moins de 460 gm/-sq. m intérieurement et extérieurement.
3,7 poteau sera équipé de plat supérieur en acier 3 millimètres d'épaisseur minimum
soudé à l'extrémité de la section. Le plat supérieur ne projettera pas au delà du
périmètre de la section supérieure. Chaque poteau sera également équipé de base soudée
plat soudé au fond du poteau.
3,8 le poteau, être foré selon les modèles de forage aussi définis dans
Figure. Tous les trous seront de diamètre de 18 millimètres. Cependant, le fabricant doit obtenir
approbation du modèle de forage avant de fabriquer les poteaux. Chaque poteau sera
identifié par la longueur appropriée suivant les indications de la figure.
3,9 le type se pliant de poteaux sera fabriqué de telle manière que les morceaux de section
peut être porté au site et être adapté sur le site lui-même. La section de poteau sur le dessus va le faire
ayez une bride et la section sous elle recouvrira à une longueur de 25 cm comme montré
dans le diagramme. Les poteaux seront forés de telle manière que la section dans le dessus
a pu être solidement fixée la section sous elle par deux boulons de 5/8" x 7" à 90 degrés
. Deux tels joints forment un poteau complet de trois sections suivant les indications de la figue
2 et 3.
3,10 la taille de l'embase sera selon la norme de gouvernement.
Tolérance 4
4,1 les tolérances suivantes seront maintenues :
a) Tolérance de diamètre : Non applicable
b) Tolérance sur le poids : Non applicable
c) Tolérance sur l'épaisseur : Non applicable
e) Rectitude : Les poteaux de finition ne seront pas hors de rectitude
par plus de 1/600 de la taille.
5. Essais
5.1. L'essai suivant (s) sera réalisé pour le poteau a fourni. Tout l'essai sera
des rapports des essais entièrement documentés et certifiés seront fournis à NEA.
un essai et une analyse chimique de tension pour le soufre et phosphoreux
b. Essai de débattement
c. Essai réglé permanent
d. Essai de baisse
Spécification technique du chapitre 2. pour 11kv les lignes 2 ou 3
GSEEP/W/ICB-03 2073/74-03
5,2 nombre de poteaux choisis pour réaliser l'essai et l'analyse chimique de tension pour
le soufre et phosphoreux seront comme donnés ci-dessous :
No. de taille du lot de poteaux
Jusqu'à 500 1
501 à 1000 2
1001 à 2000 3
2001 à 3000 4
3001 et au-dessus de 5
5,3 nombre de poteaux choisis ou d'essai de conduite de débattement, d'essai réglé permanent et de baisse
l'essai sera comme donné ci-dessous :
No. de taille du lot de poteaux
Jusqu'à 500 5
501 à 1000 8
1001 à 2000 13
2001 à 3000 18
3001 et au-dessus de 20
L'essai de débattement, l'essai réglé permanent et l'essai de baisse seront effectués dedans
succession sur chacun des poteaux choisis.
EST la désignation Longueur totale |
410SP- 52 11 m |
410 SP-43 10m |
410 SP-31 9 m |
410 SP-13 8 m |
||||||
Plantation de la profondeur. m | 1,8 | 1,8 | 1,5 | 1,5 | ||||||
Sections : | ||||||||||
Longueur, m Dessus (h1) |
2,7 | 2,4 | 2 | 1,75 | ||||||
Moyen (h2) | 2,7 | 2,4 | 2 | 1,75 | ||||||
Inférieur (h3) | 5,6 | 5,2 | 5 | 4,50 | ||||||
En dehors du diamètre, millimètre Dessus (h1) |
114,3 | 114,3 | 114,3 | 88,9 | ||||||
Moyen (h2) | 139,7 | 139,7 | 139,7 | 114,3 | ||||||
Inférieur (h3) | 165,1 | 165,1 | 165,1 | 139,7 | ||||||
Épaisseur, millimètre | ||||||||||
Dessus (h1) 3,65 3,65 | ||||||||||
3,65 | 3,25 | |||||||||
Moyen (h2) | 4,5 | 4,5 | 4,5 | 3,65 | ||||||
Inférieur (h3) | 4,5 | 4,5 | 4,5 | 4,5 | ||||||
Poids approximatif, kilogramme | 175 | 160 | 147 | 101 | ||||||
Charge de paralysie, kgf | 307 | 348 | 367 | 301 | ||||||
Application de charge de dessus de poteau, m |
0,6 | 0,6 | 0,3 | 0,3 |
