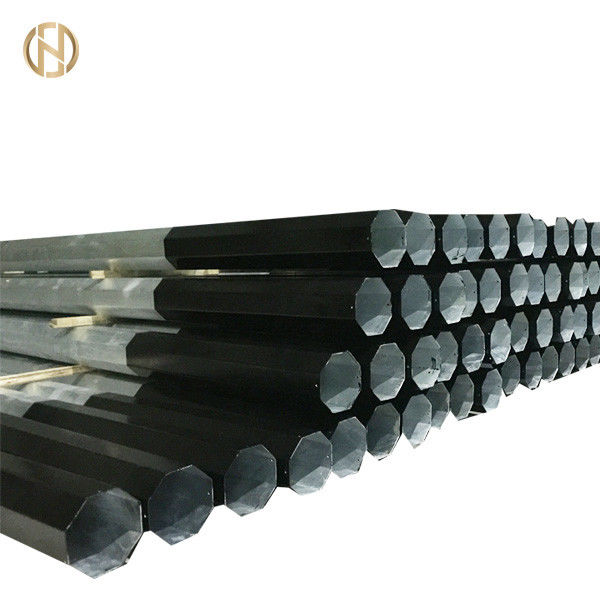

69KV métal en acier Polonais de service ASTM une immersion 123 chaude galvanisant la longévité élevée

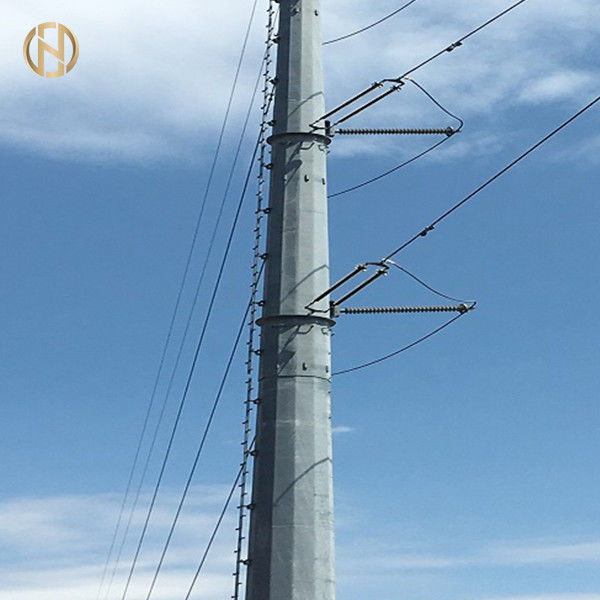

69kv poteau de service en acier ASTM une immersion chaude de courrier 123 en métal galvanisant

1,0 PORTÉE


Ces caractéristiques couvrent la conception, ingénierie, fabrication, assemblée, déterminant aux travaux du fabricant avant l'expédition les ensembles de mise à la terre des poteaux en acier, des ensembles croisés de bras, des ensembles de type, des plats de danger, de GI de transitoire pour la ligne simple du poteau 33kV, la suspension et les garnitures de tension appropriées pour le conducteur d'AAC l'utilisation 3 phases, 50 hertz, lignes de frais généraux 33kV solidement mises à la terre.

• La conception et l'exécution seront conformes aux meilleures pratiques de construction d'assurer la représentation satisfaisante durant toute la durée de vie.
• N'importe quels matériel et équipement pas spécifiquement indiqués dans ces spécifications mais qui sont nécessaires pour le fonctionnement satisfaisant de l'équipement seront considérés pour être inclus à moins que spécifiquement exclu et assurés sans n'importe quel surcoût. Les composants ayant l'estimation identique seront interchangeables. Le soumissionnaire doit fournir les moyens de tests disponibles aux travaux du fabricant.


Toutes les fois qu'il y a une différence dans les normes les critères les plus rigoureux s'appliqueront.


3,0 MATÉRIAUX, DÉTAILS DE CONSTRUCTION ET EXÉCUTION

• Les matières employées dans la fabrication de tout l'équipement seront nouvelle et meilleure qualité et classe les plus appropriées à la représentation dans les conditions spécifiques.
• L'acier a employé pour la fabrication du divers équipement sera conforme aux conditions générales concernant l'approvisionnement en matériaux étendus faits dans des normes internationales appropriées.
• Le matériel a analysé selon le 13520:2015 d'OIN ou l'autre norme internationale appropriée ne montrera pas le soufre et le contenu phosphoreux plus de 0,060% de pièce.
• L'équipement sera bien fini, propre et exempt des défauts extérieurs néfastes. Les extrémités des poteaux, des sections en acier etc. d'angle seront à angle droit coupé et seront droites.
• Les boulons, les écrous et les joints de paquet et le fil de câble de haubanage et le fil de garde croisé de bras seront immersion chaude galvanisée selon le 1461:2009 d'OIN (en) ou d'autres normes internationales appropriées. La qualité du zinc sera au moins catégorie du Zn 98 a spécifié dans le 752:2004 d'OIN. Le zingage sera adhérent, lisse, raisonnablement lumineux, continu et exempt d'un tel imperfections et flux, cendre et crasse, inclusions, flocon et anthracnose, boutons, grumeleux et courses.
• Les poteaux en acier seront immersion chaude ont galvanisé avec le minimum l'épaisseur de 125 microns du zingage et des embases en acier avec l'épaisseur minimum de 125 microns du zingage généralement selon ASTM A123 et examiné selon des normes internationales appropriées.
• Les articles résisteront aux 4 immersions minimum d'une durée minute. L'uniformité du revêtement galvanisé sera déterminée par l'essai de preece comme prescrit dans ASTM A123.
• Des garnitures de suspension et de tension seront faites d'alliage d'aluminium et tous les écrous - et - des boulons seront faits en immersion chaude ont galvanisé en acier avec l'épaisseur minimum du zingage de 85 microns selon des normes internationales appropriées de pièce XIII ou autre du 10684:2004 d'OIN (en).

Paramètres de conception de 4.1.1.11 et facteur de la sécurité



Tolérances


i. longueur

La tolérance sur la longueur sera comme suit :


Le poteau de finition ne sera pas hors de rectitude par plus de 1/600 de sa longueur.


Le roulement et la tolérance de coupure pour les produits en acier laminés à chaud seront conformes aux normes internationales appropriées.
