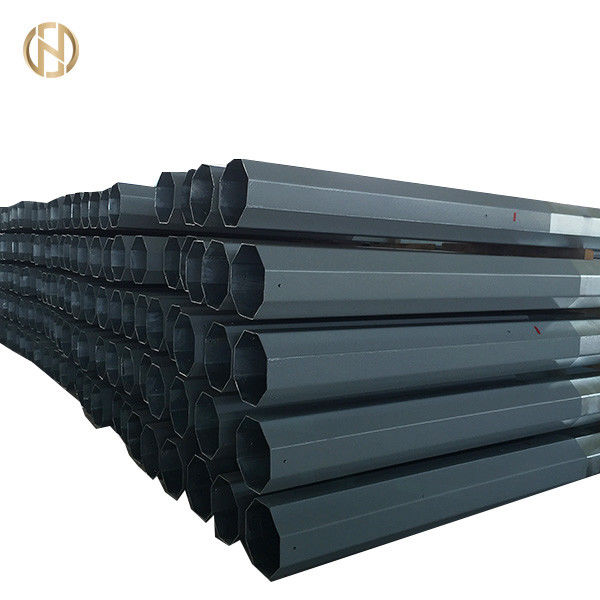

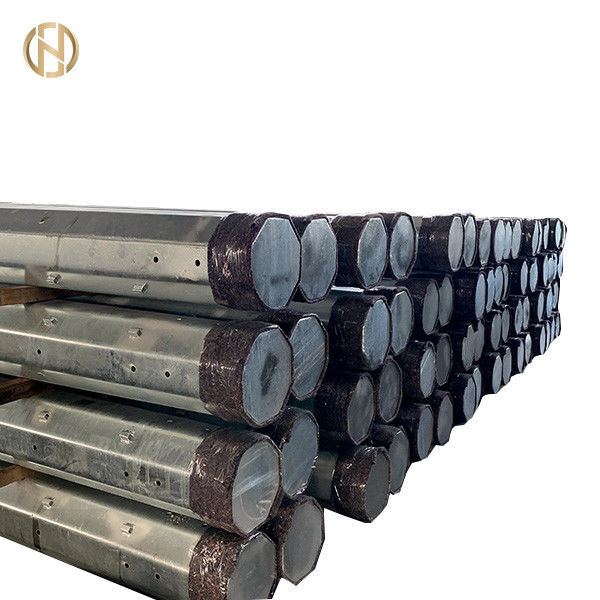

type directement enterré 12m en acier tremblement de terre de la classe 4 de 33KV 11m Electric Power Polonais résistant

poteau de service 12m en acier de 33kv 11m, classe 4, le type directement enterré

1,0 PORTÉE

Ces caractéristiques couvrent la conception, ingénierie, fabrication, l'ensemble, essai aux travaux du fabricant avant l'expédition des poteaux en acier, ensembles croisés de bras, ensembles de type, les plats de danger, ensembles de mise à la terre de transitoire de GI pour 33kV choisissent la ligne de poteau, la suspension et les garnitures de tension appropriées au conducteur d'AAC pour l'usage 3 phases, 50 hertz, les lignes 33kV aériennes solidement mises à la terre.

• La conception et l'exécution seront conformes aux meilleures pratiques en matière d'ingénierie d'assurer la représentation satisfaisante durant toute la durée de vie.
• N'importe quels matériel et équipement pas spécifiquement indiqués dans ces spécifications mais qui sont nécessaires pour le fonctionnement satisfaisant de l'équipement seront considérés pour être inclus à moins que spécifiquement exclu et assurés sans n'importe quel surcoût. Les composants ayant l'estimation identique seront interchangeables. Le soumissionnaire doit fournir les moyens de tests disponibles aux travaux du fabricant.

2,0 NORMES

Les poteaux en acier, les ensembles croisés de bras, les ensembles croisés d'accolade et les bras de garde de poteau, type place, la mise à la terre des ensembles etc. se conformera aux normes appropriées du CEI et toutes les autres normes internationales neutre acceptables d'équivalent (comme modifié jusqu'à la date) mentionnées ci-dessous s'appliqueront aux matières et aux processus employés à la fabrication des ces équipement :

Toutes les fois qu'il y a une différence dans les normes les critères les plus rigoureux s'appliqueront.

3,0 MATÉRIAUX, DÉTAILS DE CONSTRUCTION ET EXÉCUTION

• Les matières employées dans la fabrication de tout l'équipement seront nouvelle et meilleure qualité et classeront plus approprié à la représentation dans les conditions spécifiques.
• L'acier utilisé pour la fabrication du divers équipement sera conforme aux conditions générales concernant l'approvisionnement en matériaux étendus faits dans des normes internationales appropriées.
• Le matériel analysé selon le 13520:2015 d'OIN ou toute autre norme internationale appropriée ne montrera pas le soufre et le contenu phosphoreux plus de 0,060% de pièce.
• L'équipement sera bien fini, propre et libérera des défauts extérieurs néfastes. Les extrémités des poteaux, des sections en acier etc. d'angle seront à angle droit coupé et seront droites.
• Les boulons, les écrous et les joints de paquet et le fil de câble de haubanage et le fil de garde de bras de croix seront immersion chaude galvanisée selon le 1461:2009 d'OIN (en) ou d'autres normes internationales appropriées. La qualité du zinc sera au moins catégorie du Zn 98 spécifique dans le 752:2004 d'OIN. Le zingage sera adhérent, lisse, raisonnablement lumineux, continu et libérera d'un tel imperfections et flux, cendre et crasse, inclusions, flocon et anthracnose, boutons, grumeleux et courses.
• Les poteaux en acier seront immersion chaude galvanisée avec le minimum épaisseur de 125 microns du zingage et des embases en acier avec le minimum épaisseur de 125 microns du zingage généralement selon ASTM A123 et examinée selon des normes internationales appropriées.
• Les articles résisteront à des immersions du minimum 4 d'une durée minute. L'uniformité du revêtement galvanisé sera déterminée par l'essai de preece comme prescrit dans ASTM A123.
• Des garnitures de suspension et de tension seront faites d'alliage d'aluminium et tous les écrous - et - des boulons seront faits d'acier galvanisé d'immersion chaude avec l'épaisseur minimum du zingage de 85 microns selon des normes internationales appropriées de pièce XIII ou autre du 10684:2004 d'OIN (en).

4,0 LES IMPÉRATIFS TECHNIQUES SPÉCIFIQUES DE DIVERS ÉQUIPEMENTS

4,1 Polonais en acier

L'acheteur peut à sa discrétion fournir la conception et les données de fabrication d'un ou plusieurs types de poteaux nécessaires pour la fabrication et l'essai des poteaux par le fournisseur ou alternativement peut demander au soumissionnaire d'établir les conceptions optimas des poteaux et dans ce cas soumettez les calculs de conception détaillée sur “excellent le format” pour le contrôle et l'examen par l'employeur.

La conception de Polonais sera établie et vérifiée de préférence selon le manuel 72/SEI - 48 - 05 ou autres normes internationales appropriées d'ASCE. Polonais seront perforés et ont fourni complet avec le chapeau de dessus de poteau et l'embase.

4.1.1 condition de construction spécifique

4.1.1.1 Polonais sera conçu pour résister à la plus mauvaise possible combinaison du chargement simultané de

• Charges latérales se composant des forces de vent sur des conducteurs correspondant aux envergures de vent, à la force de vent sur des isolateurs, à la force de vent sur le poteau et à la tension de conducteur de maximum.
• Charges verticales se composant du l'auto-poids de poteau, des poids de conducteurs, des isolateurs, du croix-bras, du matériel supplémentaire, du monteur de lignes et de la force de compression dus à la réaction des séjours là où applicables.

Des poteaux en acier de 4.1.1.2 pour HT (33 kilovolts), HT/BT mélangés seront établis pour les types et les applications suivants :

• L'entrepreneur soumettra la conception détaillée et le dessin du poteau pour chacun au-dessus de ladite ligne de transmission 33kV pour approbation du dessin de client et témoin montrant la dimension et la configuration sont inclus.
• Polonais répondront aux exigences supérieures dimensionnelles de longueur et de chargement de poteau selon les paramètres de conception énumérés dans ces spécifications. Les dimensions à travers des appartements pour le dessus et le bas pour tous les poteaux sont énumérées dans ces spécifications/dessins pendant qu'une conception préférée pour utiliser une dimension pour chaque type de longueur de poteau pour autant que des critères de conception et de charge de travail est remplis.

Charge de travail de 4.1.1.5

La charge de travail d'un poteau a spécifié ci-dessus et a défini comme charge qui quand appliqué à 250 millimètres au-dessous du dessus induira l'effort permis maximum dans le poteau, sera marquée sur chaque poteau.

• Les poteaux standard conviendront aux applications spécifiques basées sur les paramètres de conception donnés dans le tableau 2, 3 et 4.
• A par le trou du diamètre de 14 millimètres sera donné dans chaque poteau à une taille de 300 millimètres au-dessus de la profondeur de plantation pour la mise à la terre. L'emplacement du trou à une taille de 300 millimètres sera obtenu approuvé de l'employeur avant la fabrication des poteaux.

Embases de 4.1.1.8

Tous les poteaux seront placés pendant la construction sur M-20, la protection de PCC de l'épaisseur minimum 75 millimètres et les dimensions hors-tout environ 150 millimètres de plus que la dimension inférieure d'extérieur du poteau.

Alternativement ; des poteaux seront fournis avec l'embase en acier carrée distincte fabriquée à partir de l'acier selon des normes appropriées. L'épaisseur minimale des embases ne sera pas moins de 6 millimètres. Des calculs de conception de l'épaisseur des embases en acier seront soumis pour le contrôle et l'examen par l'employeur.

4.1.1.9 Guying

Polonais pour les emplacements sous petit angle (0 - 30°) seront autosuffisants. Cependant ; les poteaux pour un plus grand angle et des emplacements terminaux dans des secteurs inhabités peuvent être équipés de types d'ancre ont placé la direction du bissecteur de l'angle aux emplacements d'angle ou de la longueur sage aux emplacements terminaux. Dans les types habités de secteurs ne sont pas laissés ; mais des contrefiches ou deux poteaux mécaniquement fixés ensemble peuvent être déployés.

Paramètres de conception de 4.1.1.11 et facteur de la sécurité

Tolérances

i. longueur

La tolérance sur la longueur sera comme suit :

Le poteau de finition ne sera pas hors de rectitude par plus de 1/600 de sa longueur.

La tolérance de roulement et de coupe pour les produits en acier laminés à chaud sera conforme aux normes internationales appropriées.
