Courrier d'Electric Power de basse tension de 15KV 11M Steel Utility Pole 1050daN

Ligne poteau de HT du poteau 990daN de 33KV 11M Steel Utility de puissance de service de poteaux

Poteau 1050daN, ligne poteaux, poteau de service en acier de 15KV 11M Steel Utility de BT

Ces caractéristiques couvrent la conception, ingénierie, fabrication, assemblée, déterminant aux travaux du fabricant avant l'expédition les ensembles de mise à la terre des poteaux en acier, des ensembles croisés de bras, des ensembles de type, des plats de danger, de GI de transitoire pour la ligne simple du poteau 33kV, la suspension et les garnitures de tension appropriées pour le conducteur d'AAC l'utilisation 3 phases, 50 hertz, lignes de frais généraux 33kV solidement mises à la terre.

• La conception et l'exécution seront conformes aux meilleures pratiques de construction d'assurer la représentation satisfaisante durant toute la durée de vie.
• N'importe quels matériel et équipement pas spécifiquement indiqués dans ces spécifications mais qui sont nécessaires pour le fonctionnement satisfaisant de l'équipement seront considérés pour être inclus à moins que spécifiquement exclu et assurés sans n'importe quel surcoût. Les composants ayant l'estimation identique seront interchangeables. Le soumissionnaire doit fournir les moyens de tests disponibles aux travaux du fabricant

Toutes les fois qu'il y a une différence dans les normes les critères les plus rigoureux s'appliqueront.

3,0 MATÉRIAUX, DÉTAILS DE CONSTRUCTION ET EXÉCUTION

• Les matières employées dans la fabrication de tout l'équipement seront nouvelle et meilleure qualité et classe les plus appropriées à la représentation dans les conditions spécifiques.
• Steel used for manufacture of various equipment shall be in conformity with the general requirements relating to the supply of materials laid done in relevant international standards.
• Le matériel a analysé selon le 13520:2015 d'OIN ou l'autre norme internationale appropriée ne montrera pas le soufre et le contenu phosphoreux plus de 0,060% de pièce.
• L'équipement sera bien fini, propre et exempt des défauts extérieurs néfastes. Les extrémités des poteaux, des sections en acier etc. d'angle seront à angle droit coupé et seront droites.
• Les boulons, les écrous et les joints de paquet et le fil de câble de haubanage et le fil de garde croisé de bras seront immersion chaude galvanisée selon le 1461:2009 d'OIN (en) ou d'autres normes internationales appropriées. La qualité du zinc sera au moins catégorie du Zn 98 a spécifié dans le 752:2004 d'OIN. Le zingage sera adhérent, lisse, raisonnablement lumineux, continu et exempt d'un tel imperfections et flux, cendre et crasse, inclusions, flocon et anthracnose, boutons, grumeleux et courses.
• Les poteaux en acier seront immersion chaude ont galvanisé avec le minimum l'épaisseur de 125 microns du zingage et des embases en acier avec l'épaisseur minimum de 125 microns du zingage généralement selon ASTM A123 et examiné selon des normes internationales appropriées.
• Les articles résisteront aux 4 immersions minimum d'une durée minute. L'uniformité du revêtement galvanisé sera déterminée par l'essai de preece comme prescrit dans ASTM A123.
• Des garnitures de suspension et de tension seront faites d'alliage d'aluminium et tous les écrous - et - des boulons seront faits en immersion chaude ont galvanisé en acier avec l'épaisseur minimum du zingage de 85 microns selon des normes internationales appropriées de pièce XIII ou autre du 10684:2004 d'OIN (en).

Fabrications et finition de 4.1.1.10

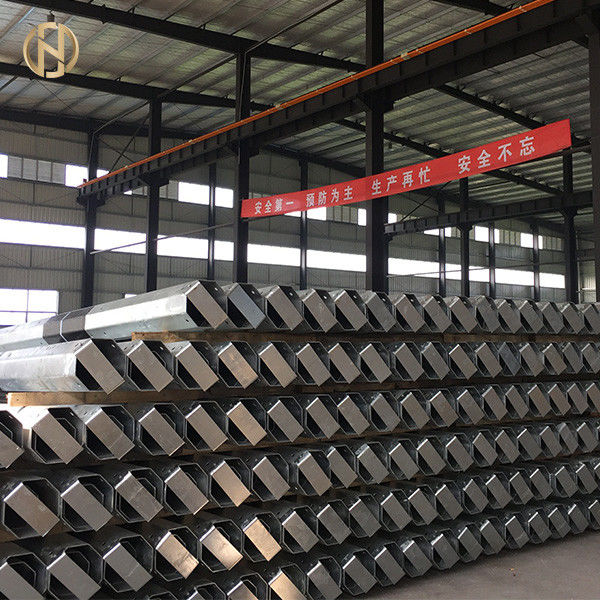

• Polonais seront fabriqués par le recourbement froid des tôles d'acier de taille et de longueur appropriées dedans à la forme octogonale et au joint sans interruption soudé simple. La soudure sera faite dans une atmosphère inerte de préférence sous une veste d'azote.

ii. Toute la soudure, la coupure, l'usinage, et fabrication seront faits avant la galvanisation.

• The Poles shall be straight, smooth, octagonal and conical and shall be well finished, clean, and free from burs, indentations and other surface defects.
• Des trous et les dispositions de mise à la terre seront fournis selon des dessins de structure. Tous les trous et dessus de poteau seront bloqués avec les prises en plastique/étroitement chapeau en plastique convenable pour éviter l'entrée de l'eau dans la cavité du poteau.
• Deux M-12 mettant à la terre des goujons ont placé diamétralement opposé et affleurant soudés de la surface interne du poteau ; accomplissez l'écrou du GI M-12, boulon, plaine et l'ensemble de rondelle à ressort, sera donné chaque à 2700 millimètres au-dessous de dessus de poteau et de niveau souterrain de 500 millimètres dans la ligne poteaux de HT et à 400 millimètres au-dessous de dessus de poteau et de niveau souterrain de 500 millimètres pour la ligne poteaux de BT.

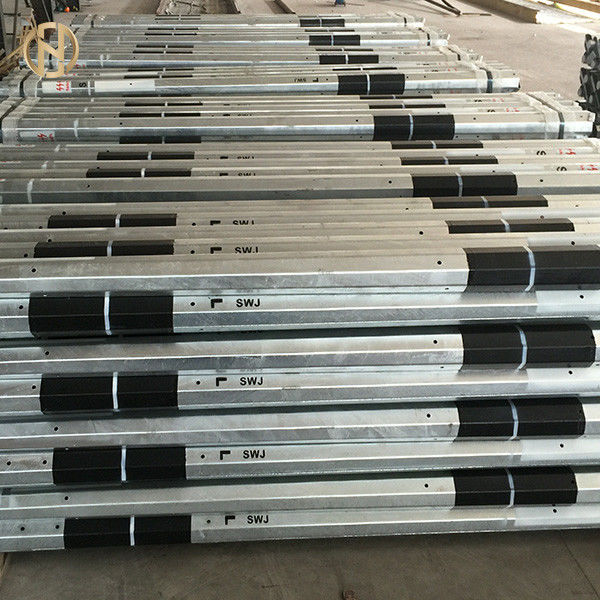

vi. Le niveau du sol sera identifié par une bande de large de peinture de 12 millimètres tout autour dans la couleur noire.

• Un poteau de prototype selon la conception approuvée sera fabriqué et examiné à un banc d'essai approuvé autorisé selon le CEI : 60652 ou peuvent être mutuellement étés d'accord jusqu'à casser la charge en présence des inspecteurs du client avant de commencer avec la fabrication de masse des poteaux.

Paramètres de conception de 4.1.1.11 et facteur de la sécurité

Tolérances

i. Length

La tolérance sur la longueur sera comme suit :

Le poteau de finition ne sera pas hors de rectitude par plus de 1/600 de sa longueur.

Le roulement et la tolérance de coupure pour les produits en acier laminés à chaud seront conformes aux normes internationales appropriées.
