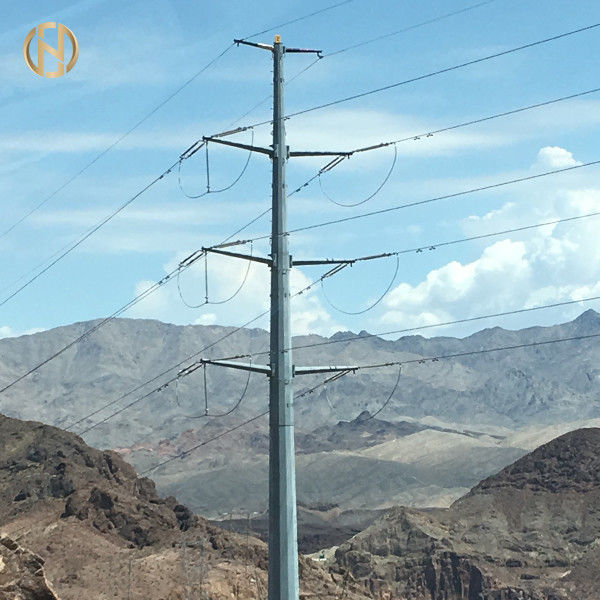

L'immersion chaude a galvanisé la puissance Polonais 166KV 38m pour la ligne de transport d'énergie

poteau de puissance galvanisé par 38m, 166kv acier Polonais pour la ligne de transport d'énergie

Description de produit

Les produits ci-dessus sont poteau de puissance galvanisé par 38m, 166kv l'acier Polonais pour la ligne de transport d'énergie

Spécifications produit
poteau de puissance galvanisé par 38m, 166kv acier Polonais pour la ligne de transport d'énergie
Matériel

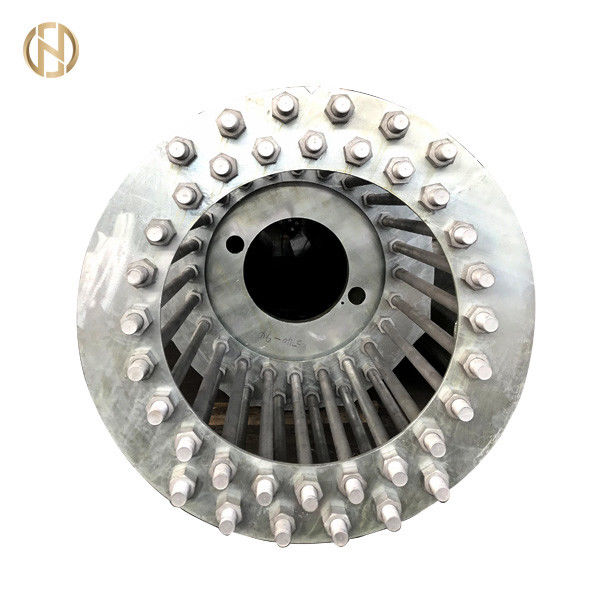

1.) PLAQUES DE BASE
Catégorie E d'ASTM A633
Norme pour les plaques d'acier structurelles faiblement alliées de haute résistance normales
YS 415 minimum
SOLIDES TOTAUX (550 - 690)
Minimum de l'EL 18%
2.) BOULONS D'ANCHRAGE
Catégorie 75 d'ASTM A615
Norme pour les barres déformées et simples d'acier au carbone pour le renfort concret
YS 520 minimum
SOLIDES TOTAUX 690 minimum
Minimum de l'EL 6%
3.) ÉCROUS DE BOULON D'ANCHRAGE
Catégorie C d'ASTM A563
Norme pour des écrous d'acier de carbone et allié
Charge de preuve = minimum 993 N/mm2
Dureté : Brinell (143 - 352)/Rockwell (B78 - C38)
4.) ARACHIDES
Type 304 d'ASTM A276
Norme pour les attaches austénitiques d'acier inoxydable
YS 207 minimum
SOLIDES TOTAUX 518 minimum
Minimum de l'EL 20%
5.) MATÉRIEL DE SOUDURE
AWS D1.1 E70XX
YS 400 minimum
SOLIDES TOTAUX 480 minimum

La référence de spécifications les normes suivantes


Empaquetage et expédition


Nous couvrons le supérieur et les parties inférieures du poteau avec un tapis ou une paille emballent afin de la protéger contre des dommages à la surface galvanisée qui peut se produire pendant le transport. L'emballage peut également être fait selon les exigences des clients.


Essais

Type essais (essais de qualification)

• Les tests de performance des poteaux seront soutenus par le fournisseur.
• EDCL exige que les tests de performance suivants doivent être effectués en présence d'un représentant d'EDCL avant la première livraison.

Contrôle de qualité de revêtement :

Selon des normes ou l'équivalent d'OIN 1461 : Contrôle d'épaisseur du revêtement de galvanisation et contrôle de qualité du zinc (bain de galvanisation).

Essais sur des poteaux (essais mécaniques)

L'essai de pliage non destructif (vérification de la limite d'élasticité), il est la vérification de la tenue du poteau soumis à une tension F appliquée au dessus du poteau incorporé ; F = (facteur de sécurité de tension nominal de tension x) + factice

Pression du vent.

Méthode d'essai :

La méthode se compose augmenter lentement et régulièrement la charge appliquée au poteau de 0 à F, et en attendant noter la variation du fléchissement (recourbement du poteau) correspondant aux charges suivantes : 25% F, 50% F, 75% F, 80% F, 90% F et F. 100%.

Après avoir duré 1 manganèse sous la charge F, le poteau est déchargé lentement et régulièrement jusqu'à vide (la charge zéro). Le fléchissement résiduel sera noté vers le bas. L'essai est satisfaisant si le fléchissement résiduel ne dépasse pas 2% du fléchissement correspondant à la charge 100% de F, et ni le désordre ni la déformation n'apparaît sur le poteau.

Essai de rupture

Des charges sont appliquées au poteau déjà soumis à l'essai de débattement dans les mêmes conditions en tant que ceux spécifiques, cependant la progression des charges est effectuée sans interruption et direct jusqu'à ce que la coupure de poteau se produise.

La valeur de la charge menant à la rupture de poteau sera notée vers le bas. L'effort de rupture doit être égal ou plus haut qu'au F.

Contrôle de qualité d'acier

Un rapport concernant la qualité de l'acier destinée à la fabrication des poteaux commandés, et selon le contrôle de qualité en acier de la norme ou de l'équivalent d'en 10025 doit être fourni à EDCL.

Contrôles de réception

Des contrôles de réception seront faits dans l'usine et soutenus par le fournisseur. Des essais seront sanctionnés par des déclarations signées par les pièces actuelles. EDCL se réserve le droit d'être représenté dans ces essais.

L'échantillonnage sera fait selon les conditions de la norme internationale et sur la base suivante :

• Niveau de contrôle : S2
• Contrôle simple normal : on le suppose que le déplacement au contrôle réduit ou renforcé sera fait selon les conditions de la norme mentionnée ci-dessus.
• Taux acceptable de la qualité (ALQ) : 2,5. Le déplacement du contrôle normal au contrôle réduit ou renforcé sera fait selon la norme internationale.

Les contrôles de réception incluront les essais suivants :

Surveillance visuelle et dimensionnelle d'A. des poteaux ; inspection de finition d'aspect visuel

• Soudure bien finie : boursoufle l'absence, le remplissage et les coupes du fil de soudure.
• Galvanisation bien finie : l'absence de l'épaisseur supplémentaire, aiguilles, demeure écoulement, jointure et anthracnoses.

B. Dimensions Inspection

• Caractéristiques dimensionnelles : Taille, dimensions à l'extrémité supérieure et la base.
• Présence de la protection mécanique au dessus et à la base du poteau.
• Contrôle d'épaisseur du revêtement de galvanisation. Selon la norme internationale.


Processus de production

La vérification du → de matériaux coupant la vérification de soudure verticale de moulage ou de recourbement de → de → de → du → de dimensions brident → de ébavurage de soudure de processus de Calibration→ de → de perçage de trou de → galvanisant, revêtement de poudre ou → de peinture de recalibrage de → filetant l'emballage de →
