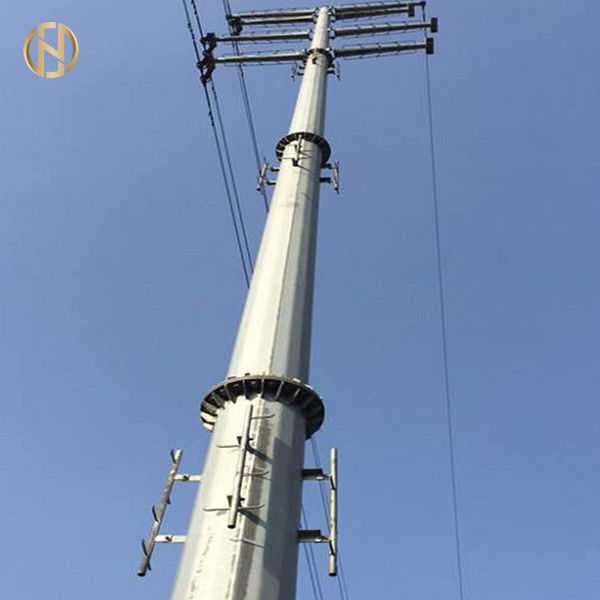

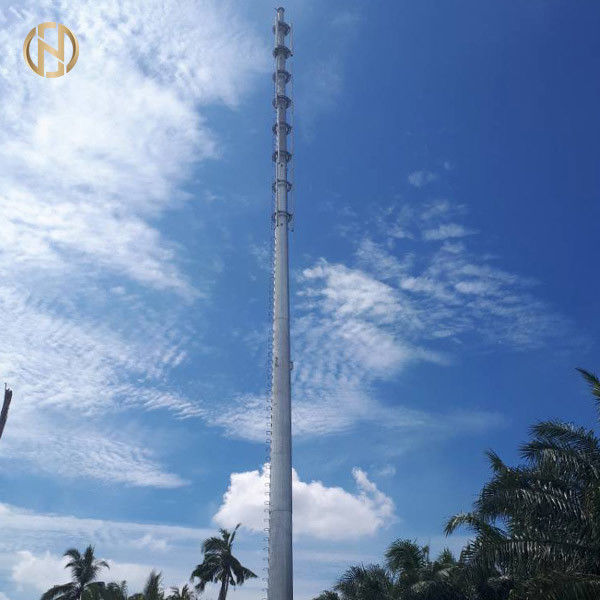

12 côtés ont galvanisé la soudure 110FT bien finie de Polonais de puissance d'Eelectric 35m

12 côtés ont galvanisé la soudure 110FT bien finie de Polonais de puissance d'Eelectric 35m

Description de produit

Les produits ci-dessus sont 35m, acier galvanisé par HDG Polonais de 110ft Electric Power pour la ligne de transport d'énergie 12side

• Des produits sont conçus et fabriqués selon des normes structurelles
• Seulement notre société peut se conformer à ces normes de fabrication globales qui nous donne un bord au-dessus de nos concurrents
• Les produits sont immersion chaude galvanisée selon des normes d'OIN 1461/ASTM A123
• Matériel d'axe de Polonais : ASTM GR65, GR50

Pour concevoir selon SVP le logiciel, nous exigerons des paramètres de conception suivants :

1. La vitesse du vent opérationnelle de la région où le poteau sera employé
2. La charge d'antenne et la taille du poteau
3. Toute la taille du poteau elle-même

Spécifications produit
35m, acier galvanisé par HDG Polonais de 110ft Electric Power pour la ligne de transport d'énergie marché d'amercia de sud de 12side.

Matériel
1.) PLAQUES DE BASE
Catégorie E Q460D d'ASTM A633 ou égal
 Norme pour les plaques d'acier structurelles faiblement alliées de haute résistance normales
YS 415 minimum
SOLIDES TOTAUX (550 - 690)
Minimum de l'EL 19%
2.) BOULONS D'ANCHRAGE
Catégorie 75, catégorie 8,8 d'ASTM A615
 Norme pour les barres déformées et simples d'acier au carbone pour le renfort concret
YS 520 minimum
SOLIDES TOTAUX 690 minimum
Minimum de l'EL 6%
3.) ÉCROUS DE BOULON D'ANCHRAGE
Catégorie C d'ASTM A563
Norme pour des écrous d'acier de carbone et allié
Charge de preuve = minimum 993 N/mm2
Dureté : Brinell (143 - 352)/Rockwell (B78 - C38)
4.) ARACHIDES
Type 304 d'ASTM A276
Norme pour les attaches austénitiques d'acier inoxydable
YS 207 minimum
SOLIDES TOTAUX 518 minimum
Minimum de l'EL 20%
5.) MATÉRIEL DE SOUDURE
AWS D1.1 E70XX
YS 400 minimum
SOLIDES TOTAUX 480 minimum

La référence de spécifications les normes suivantes


Empaquetage et expédition


Nous couvrons le supérieur et les parties inférieures du poteau avec un tapis ou une paille emballent afin de la protéger contre des dommages à la surface galvanisée qui peut se produire pendant le transport. L'emballage peut également être fait selon les exigences des clients.


Essais

Type essais (essais de qualification)

• Les tests de performance des poteaux seront soutenus par le fournisseur.
• EDCL exige que les tests de performance suivants doivent être effectués en présence d'un représentant d'EDCL avant la première livraison.

Examens des poteaux (surveillance visuelle et dimensionnelle)

• Caractéristiques dimensionnelles : la taille, dimensions à l'extrémité supérieure et la base, rectitude de poteau.
• Inspection de finition d'aspect :
• soudure bien finie : absence du remplissage et des coupes de boursouflures (« colmatage et bouture ") du fil de soudure.
• galvanisation bien finie : absence d'épaisseur supplémentaire, d'aiguilles, de restes d'écoulement, de la jointure et d'anthracnoses.
• Inscriptions et indications.
• Présence de la protection mécanique au dessus et à la base du poteau.
• Présence de mettre à la terre des terminaux

Contrôle de qualité de revêtement :

Selon des normes ou l'équivalent d'OIN 1461 : Contrôle d'épaisseur du revêtement de galvanisation et contrôle de qualité du zinc (bain de galvanisation).

Contrôle de qualité d'acier

Un rapport concernant la qualité de l'acier destinée à la fabrication des poteaux commandés, et selon le contrôle de qualité en acier de la norme ou de l'équivalent d'en 10025 doit être fourni à EDCL.

Contrôles de réception

Des contrôles de réception seront faits dans l'usine et soutenus par le fournisseur. Des essais seront sanctionnés par des déclarations signées par les pièces actuelles. EDCL se réserve le droit d'être représenté dans ces essais.

L'échantillonnage sera fait selon les conditions de la norme internationale et sur la base suivante :

• Niveau de contrôle : S2
• Contrôle simple normal : on le suppose que le déplacement au contrôle réduit ou renforcé sera fait selon les conditions de la norme mentionnée ci-dessus.
• Taux acceptable de la qualité (ALQ) : 2,5. Le déplacement du contrôle normal au contrôle réduit ou renforcé sera fait selon la norme internationale.

Les contrôles de réception incluront les essais suivants :

Surveillance visuelle et dimensionnelle d'A. des poteaux ; inspection de finition d'aspect visuel

• Soudure bien finie : boursoufle l'absence, le remplissage et les coupes du fil de soudure.
• Galvanisation bien finie : l'absence de l'épaisseur supplémentaire, aiguilles, demeure écoulement, jointure et anthracnoses.

B. Dimensions Inspection

• Caractéristiques dimensionnelles : Taille, dimensions à l'extrémité supérieure et la base.
• Présence de la protection mécanique au dessus et à la base du poteau.
• Contrôle d'épaisseur du revêtement de galvanisation. Selon la norme internationale.


Processus de production

La vérification du → de matériaux coupant la vérification de soudure verticale de moulage ou de recourbement de → de → de → du → de dimensions brident → de ébavurage de soudure de processus de Calibration→ de → de perçage de trou de → galvanisant, revêtement de poudre ou → de peinture de recalibrage de → filetant l'emballage de →
