Les produits ci-dessus sont la ligne de transport de l'énergie 1161kv galvanisée par monopoles tour tubulaire en acier électrique Polonais pour   PROJET GHANA D'ÉVACUATION DE PUISSANCE DE KPONE

• SPÉCIFICATIONS TECHNIQUES SPÉCIALES POUR LA LIGNE DE TRANSMISSION UNIPOLAIRE



  • Préface



  Le document actuel montre la ligne possible préconception pour le projet, mais n'importe quelle conception finale de la ligne pour le projet sera effectuée par la ligne spécialisée concepteur et entièrement et formellement sera approuvée par GRIDCo. Ces caractéristiques complètent à la ligne de transmission caractéristiques fournies et devraient être lues en même temps qu'eux.



  • Portée



  Le projet comporte la construction de deux doubles lignes de transmission de circuit (approximativement 7km et 5km respectivement sur double ligne de transmission unipolaire autosuffisante de circuit (C.C) tours utilisant des conducteurs de 1 AUBÉPINE de x 604mm2 AAC avec les tours unipolaires équipées de deux shieldwires optiques de fil de masse de fibre (OPGW).



  Des soumissionnaires sont encouragés à soumettre des caractéristiques alternatives/dessins pour de doubles monopoles autosuffisants de circuit et les évalueront en conséquence pour l'évaluation comme remplaçants.



  C) Spécifications des monopoles en acier : 1. états de conception :



  L'apparence de chargement d'arbres, pour chaque cas de charge, les charges verticales, transversales et longitudinales appliquées à unipolaire sera sera aussi décrite dans les spécifications techniques.

  Le γM partiel matériel de facteur de sécurité sont appliqués pour le calcul des sections transversales sur l'effort de fléchissement de l'acier selon EN50341-1.

  L'analyse de Polonais inclura l'analyse du second degré (ou P - Λ) et la vérification de la boucle locale selon le rapport N° 72 d'ASCE. La note de calcul sera fournie et soumise à GRIDCo pour approbation.

  Polonais sont calculés avec une limitation de l'égal de débattement à 8 % de taille sous les charges factorisées (§ 7.4.5.1 .3 d'en 50341 de Cf).



  2. Matériaux :

  Tous les matériaux seront conformes nouveaux et aux normes appropriées visées selon ces spécifications.



  LES MATÉRIAUX ÉNUMÈRENT
  ARTICLE	NORME	minimum EFFORT DE FLÉCHISSEMENT Exercice financier (MPA)	CONTRAINTE DE TRACTION minimum Fu (MPA)	OBSERVATION t = épaisseur
  Axe de Polonais et embase et bras	EN 10,025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t="40" 40="">
  Boulons d'anchrage	OIN 898 du Cl 6-8	480	600



  (*) selon N-F A 35,503, analyse de produit de composition chimique de la classe 1 de la classe 1 :

  SI	=	0,030	%
  SI + 2,5 P	=	0,090	%



  Des caractéristiques mécaniques et la composition chimique des aciers de tôle seront confirmées par des certificats d'essai de moulin ; ces certificats se conformeront au § 3,1. B d'en 10204/OIN 10474.

  3. Fabrication :



  Des sections des poteaux sont faites à partir des feuilles de l'acier, coupe aux trapèzes, alors formés à froid pour former les douze ont dégrossi section transversale polygonale régulière.

  Le plat formé sera plié à un rayon suffisamment grand pour pour ne pas produire la fissuration du matériel.



  3.1. Soudure

  Le fabricant sera responsable de la détermination et de développer des techniques appropriées à employer dans les opérations de soudure.



  Toute la soudure sera effectuée par des soudeurs, des opérateurs de soudure et des tackers qualifiés pour le type de soudure pour être exécuté. Les qualifications seront conformes à EN1090 ou à AWS D1. 1.



  Toute la soudure sera effectuée selon EN1090 EXC2 et EN1090 EXC3 pour que l'axe base la bride, y compris la qualification de procédure.



  La soudure sera faite par le métal-arc de bouclier, le noyau protégé du gaz de flux, le métal-arc de bouclier de gaz ou les processus de submerger-arc.



  3.1.1. Soudures longitudinales

  Les soudures longitudinales auront soixante pénétrations de pour cent (de 60 %) minimum excepté dans le secteur commun de glissement de la section femelle où la pénétration sera 100%.



  3.1.2. Axe aux soudures d'embase (si approprié)

  L'axe à brider des soudures de plat sera des soudures de pénétration de cent pour cent (100 %) pour l'embase si l'épaisseur de l'axe est égale ou plus de 6mm.

  Si l'épaisseur de l'axe est moins de 6mm, l'axe aux soudures d'embase sera des soudures d'angle.



  3.1.3. L'autre équipement

  Ces soudures seront des soudures d'angle pour toutes les épaisseurs selon des dessins.


  3.2. Tolérances

  • Diamètres extérieurs de moyen, mesurés au niveau commun de glissement : ± 1 % avec le minimum de ±2 millimètre
  • Ovalisation : le pourcentage dimensionnel a noté pour deux mesures prises entre deux diamètres perpendiculaires au niveau commun de glissement : moins de 3 % [(Dmaxi-Dmini) /Dmaxi < 3="">
  • Longueur des éléments de poteau : - 25 millimètres/+75 millimètres
  • Rectitude de membres : moins de 0.2 % de la longueur de membre de 1 mètre (2 millimètres par mètre)
  • Vrillage : moins de 1,5 degrés par 3 mètres de longueur de membre
  • Emplacement des trous : ± 1 % sur des longueurs indiquées sur nos dessins d'approbation



  3,3 galvanisation



  Après que la fabrication ait été entièrement accomplie, Polonais en acier seront immersion chaude ont galvanisé. On ne permettra pas le cumul de pension et de traitement.



  Tous les matériaux, excepté des boulons, des vis, écrous, seront galvanisés selon OIN 1461 d'en de N-F.



  Tous les membres creux seront galvanisés à l'intérieur et à l'extérieur des surfaces. Des écrous retapped après la galvanisation et puis seront protégés contre la rouille par la graisse.



  4. Description :



  POLONAIS EN ACIER galvanisés, uniformément coniques, 12 ont dégrossi section transversale polygonale régulière. La longueur maximale d'une section sera de 12 mètres.



  Chaque visage sera plat, sans renforts excepté à des positions de lecture ou d'écriture premières.



  Polonais en acier sont conçus pour télescoper les connexions glissement-adaptées.

  Polonais sont conçus avec un nombre minimal de joints (un ou deux commun par poteau). Le joint de Polonais sera de télescoper le type, soudant ou se boulonnant ne sera pas utilisé.



  La longueur commune de glissement ne sera pas moins de 1,5 fois le diamètre interne principal de l'élément supérieur.

  Un chapeau métallique démontable de poteau sera adapté sur des poteaux.

  Les crossarms attachés au même niveau des bords opposés du poteau seront symétriques au sujet de la ligne centrale du poteau et seront un tel ce chaque crossarm peuvent être installés indépendamment.

  Les crossarms seront reliés au poteau par le moyen des vangs, des boulons et des écrous traversants. les Croix-bras seront droits et auront des 6 uniformément coniques (huit) ont dégrossi section transversale polygonale régulière

  Tous les poteaux seront équipés d'un point de mise à la terre à une position approximativement 50 cm au-dessus du niveau du sol.



  L'accès à compléter du poteau est fourni par les étapes ou le dispositif d'échelle et d'anti-chute.

  Une étiquette d'identification sera clouée sur des poteaux ; cette étiquette montre :

  • Nom de fabricant
  • Type et longueur de poteau
  • Année de la fabrication
  • Référence d'ordre

Des dessins montrant tous les détails seront préparés par le fabricant et soumis au client pour approbation.

L'usine lançant et fabriquant ne commencera pas avant l'approbation écrite des dessins.

5. Inspection et essai :

5.1. Vérifiez des dimensions

Concernant la condition des dimensions, toutes les sections et pièces seront vérifiées selon les tolérances mentionnées dans la clause appropriée de cette spécification technique.

5.2. Vérifiez des soudures

Toutes les soudures seront examinées. Dans des secteurs douteux, les essais pénétrants de colorant seront CRNA effectué. pour classer 2 d'en 1289 de N-F ou de CRNA d'essais de particules magnétiques. pour classer 2 d'en 1291 de N-F.

5.3. Vérifiez de l'épaisseur de zinc

La conformité aux conditions d'épaisseur de revêtement sera vérifiée avec un CRNA magnétique de mesure d'épaisseur. à OIN 1461 d'en de N-F.

5.4. Dossier d'inspection

Tous les documents liés au travail seront classés et quatre copies y du dossier seront expédiées à GRIDCo avant l'expédition.

Cette documentation inclura au moins :

• Certificats d'essai de moulin des plaques d'acier et des feuilles
• Données de traçabilité de matériel contre des sections des poteaux
• Rapport de contrôle dimensionnel
• Les contrôles de soudures rapportent
• Zinc et rapport de peinture de contrôle d'épaisseur

INFORMATIONS SUPPLÉMENTAIRES

• Les envergures – normale, vent, le poids, angles de déviation/angles terminaux pour les tours unipolaires seront les mêmes que pour les types de XX, de YY et de ZZ aussi spécifiques dans les spécifications techniques. En outre, les soumissionnaires doivent inclure une tour unipolaire terminale avec un angle de déviation de 900 utilisant le type paramètres de conception de ZZ.
• Les spécifications techniques pour XX, YY et ZZ treillagent des tours doivent être employées pour la conception des monopoles (fléchissement et tensions, calculs de charge).
• Des isolateurs polymères seront employés pour les tours unipolaires. La longueur des ficelles d'isolateur répondra à des exigences de dégagement et d'ascension. De doubles ficelles d'isolateur seront employées toutes les tours d'une tension et pour la route/ferroviaire/traversées de la rivière. Les ficelles d'isolateur de polymère viendront complet avec les ensembles de tension et de suspension de conducteur, les cornes de glissement à arc électrique etc.
• Les types de sol sont identiques que ceux spécifiques pour les tours de trellis dans les spécifications techniques.
• Des caractéristiques de 48 noyaux OPGW seront employées pour les conceptions.
• Les tours unipolaires seront examinées selon des normes internationales.

Empaquetage et expédition

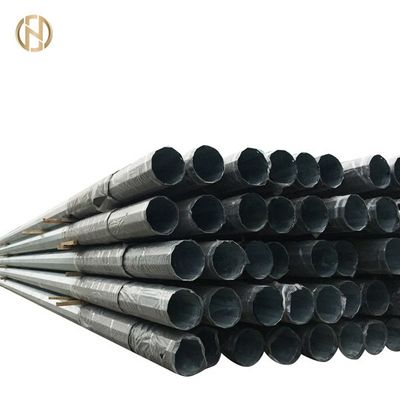

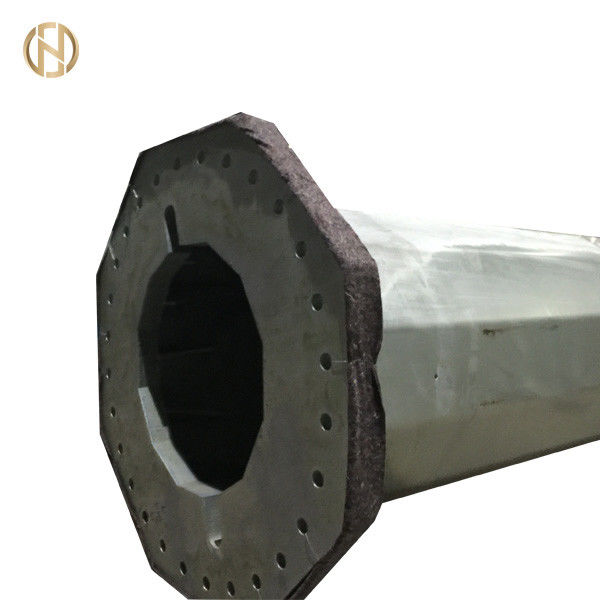

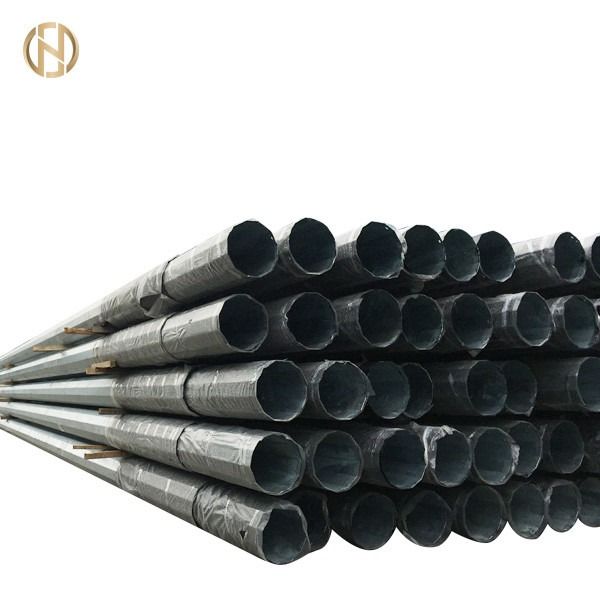

Nous couvrons le supérieur et les parties inférieures du poteau avec un tapis ou une paille emballent afin de la protéger contre des dommages à la surface galvanisée qui peut se produire pendant le transport. L'emballage peut également être fait selon les exigences des clients.

Processus de production

La vérification du → de matériaux coupant la vérification de soudure verticale de moulage ou de recourbement de → de → de → du → de dimensions brident → de ébavurage de soudure de processus de Calibration→ de → de perçage de trou de → galvanisant, revêtement de poudre ou → de peinture de recalibrage de → filetant l'emballage de →
