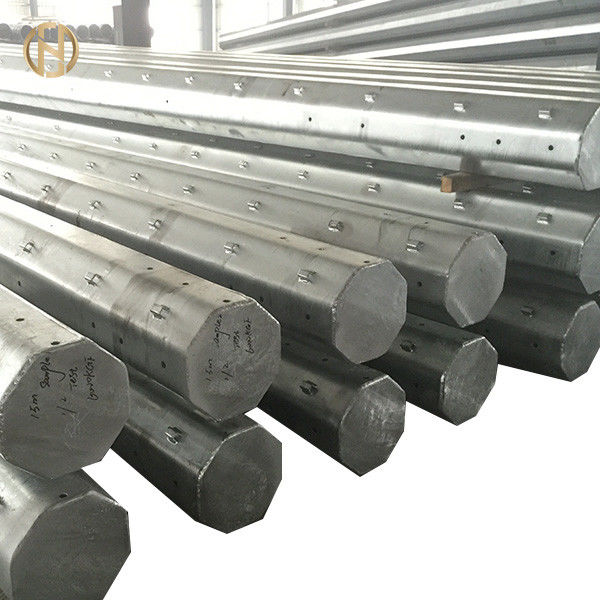

La basse tension a galvanisé Polonais en acier tubulaire 11m 10m avec la certification d'OIN 9001

1. Les conditions climatiques :

Ce qui suit s'applique à moins qu'autrement soit mentionné :

a. Température ambiante maximum 50 Co

b. Température ambiante minimum -10 Co

c. La température 45 Co de conception

d. Chaîne quotidienne de maximum de la température de l'air 20 Co

e. Pression de vent maximum 420 n/m2

f. Épaisseur de glace 10 millimètres.

g. La neige tombe pendant 1-4 jours – 30 cm.

h. Altitude 0-1400m ASL de site

i. Moyenne pluviométrique annuelle 40cm pendant novembre-avril

j. Hygrométrie dans la gamme 30 60%.

k. Nombre moyen d'orages 15 jours/année

l. Moyenne d'hiver de vent dominant approximativement 5-8 m/s quotidien, avec la rafale jusqu'à 30 m/s.

m. L'après-midi moyen de vent d'été 10-13 m/s, pendant de matin la lumière généralement et variable, la rafale accélèrent à 30 m/s.

2. Description générale de contrat :

Des poteaux en acier tubulaires étant fournis dans le cadre de ce contrat seront employés par l'acheteur en tant qu'appuis pour porter la basse tension, conducteurs électriques aériens de réseau.

3. Les normes applicables qui seront suivies en tant que l'accord de conditions minimum au milieu d'en 10255/2004 des BS et astma53/a53m-2012 pour 11met, 10 ont rencontré des poteaux

4. Libérez des défauts :

Polonais seront bien finis, propre et libérer des défauts extérieurs néfastes, extrémités des poteaux sera à angle droit coupé. Polonais seront directement lisses et cylindrique.

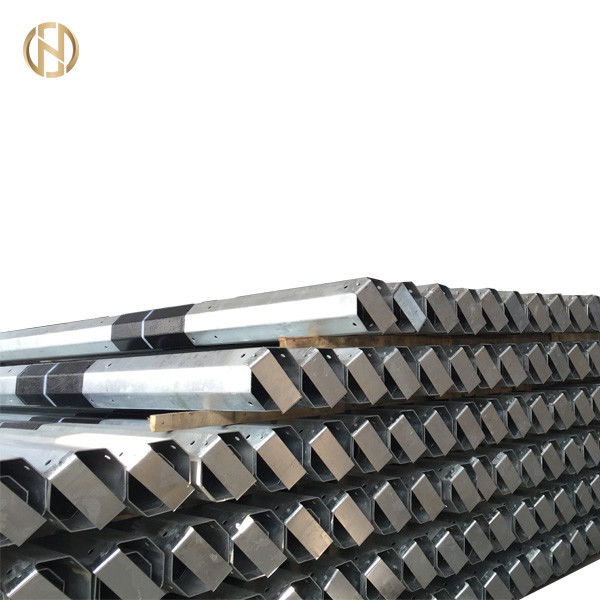

5. emballage et expédition :

Les conditions d'emballage et d'expédition seront remplies comme suit :

1. La basse tension, longueur Polonais en acier tubulaires de 11m sera fournie par paquets de 9 poteaux avec la disposition de 3 couches, avec 3 poteaux par couche, et attachée à quatre (4)

les emplacements des distances égales avec l'utilisation de l'acier attache la taille 30 le millimètre X 0,8 millimètres (de minimal) et séparateurs en bois nécessaires sous les courroies en acier.

2. La basse tension, 10m la longueur Polonais en acier tubulaires sera fournie par paquets de 9 poteaux avec la disposition de 3 couches, avec 3 poteaux par couche, et attachée à quatre (4) emplacements des distances égales avec l'utilisation de la taille 30 le millimètre X de courroies d'acier 0,8 millimètres (de minimal) et séparateurs en bois nécessaires sous les courroies en acier.

4. Au cas où le fournisseur à l'intérieur de la Jordanie les poteaux priés sera livré par camion ouvert, mais au cas où le fournisseur en dehors de la Jordanie, les poteaux priés sera livré par les conteneurs à couvercle serti.

6. Ce qui suit sera examiné, basé sur les normes ci-dessus :

a. Matériaux et fabricants

b. Composition chimique

c. Analyse de produit

d. Propriétés mécaniques

e. Procédé de galvanisation

f. Inscription de produit

g. Conditions supplémentaires (aplatissant l'essai, le secteur efficace, la limite conventionnelle d'élasticité, la résistance à la traction, l'élongation %).

h. Essai de débattement.

i. Essai de baisse

j. Essai de freinage

7.

a- Description en acier tubulaire de Polonais de basse tension (4,5, 5,5)

Les poteaux seront manufacturés du tube en acier galvanisé, auquel le tube en acier galvanisé sera manufacturé des plaques d'acier structurelles soudables selon le milieu d'en 10255/2004 des BS, qui montre qu'une analyse pas plus de 0,030% du soufre et de non plus d'immersion than0 .035% chaude phosphoreuse est exigée à OIN 1461/2009 d'en, à 505 gm/m2 ou à micron équivalents profondément sur un visage.

Les dimensions de tous les tubes en acier galvanisés considéreront pendant la fabrication montrée dans la table ci-dessous :

Poteau 4,5 de diamètre nominal de matériaux :

a) Catégorie minimum du St en acier de poteaux de BT ayant une résistance à la traction pour des baquets moins de 400

n/mm2.

b) L'acier de construction pour le chapeau supérieur sera épaisseur minimum galvanisée à chaud 2 millimètres, soudés autour et couleur argentée peinte.

c) Entièrement galvanisé avant la fabrication et l'ÉPOXYDE d'argent peint de manteaux de la couleur deux après la fabrication à toutes les joindre et souder.

d) Entièrement galvanisé après la fabrication pour des poteaux (comme option).

e) Chaque poteau sera équipé d'inscription de couleur rouge circulaire se composant de la bande de 20 millimètres de largeur située à 2 m du fond du poteau.

f) Tous les poteaux (couche de galvanisation) après la production seront exempts de tous les défauts pendant l'ÉTAMPÉ.

g) Le poteau sera la résistance minimale à la traction 450 (Kgf) d'ours.

Poteau 5,5 de diamètre nominal de matériaux :

a) Catégorie minimum du St en acier de poteaux de BT ayant une résistance à la traction pour des baquets moins de 450 n/mm2.

b) L'acier de construction pour le chapeau supérieur sera épaisseur minimum galvanisée à chaud 2 millimètres, soudés autour et couleur argentée peinte.

c) Entièrement galvanisé avant la fabrication et l'ÉPOXYDE d'argent peint de manteaux de la couleur deux après la fabrication à toutes les joindre et souder.

d) Entièrement galvanisé après la fabrication pour des poteaux (comme option).

e) Chaque poteau sera équipé d'inscription de couleur rouge circulaire se composant de la bande de 20 millimètres de largeur située à 2 m du fond du poteau.

f) Tous les poteaux (couche de galvanisation) après la production seront exempts de tous les défauts pendant l'ÉTAMPÉ.

g) Le poteau sera la résistance minimale à la traction 500 (Kgf) d'ours.

b- Description en acier tubulaire de Polonais de basse tension (11 mètres).

Les poteaux seront manufacturés du tube en acier galvanisé, auquel le tube en acier galvanisé sera manufacturé des plaques d'acier structurelles soudables selon l'immersion chaude de la catégorie B du − 12 d'ASTM A53/A53M galvanisée

8. matériaux :

a) Catégorie minimum du St en acier de poteaux de basse tension ayant une résistance à la traction pour des baquets moins de 500 N/mm2.

b) L'acier de construction pour le chapeau de dessus et de bas sera épaisseur minimum galvanisée à chaud 2 millimètres, soudés autour et couleur argentée peinte.

c) Entièrement galvanisé avant la fabrication et l'ÉPOXYDE d'argent peint de manteaux de la couleur deux après la fabrication à toutes les joindre et souder.

d) Entièrement galvanisé après la fabrication pour des poteaux (comme option).

e) Tous les poteaux (couche de galvanisation) après la production seront exempts de tous les défauts pendant l'ÉTAMPÉ.

f) 673) kgf de freinage de charge (

c- Description en acier tubulaire de Polonais de basse tension (10 mètres).

Les poteaux seront manufacturés du tube en acier galvanisé, auquel le tube en acier galvanisé sera manufacturé des plaques d'acier structurelles soudables selon l'immersion chaude de la catégorie B du − 12 d'ASTM A53/A53M galvanisée

9. matériaux :

a) Catégorie minimum du St en acier de poteaux de basse tension ayant une résistance à la traction pour des baquets moins de 500 N/mm2.

b) L'acier de construction pour le chapeau de dessus et de bas sera épaisseur minimum galvanisée à chaud 2 millimètres, soudés autour et couleur argentée peinte.

c) Entièrement galvanisé avant la fabrication et l'ÉPOXYDE d'argent peint de manteaux de la couleur deux après la fabrication à toutes les joindre et souder.

d) Entièrement galvanisé après la fabrication pour des poteaux (comme option).
