110KV 138KV HDG a galvanisé le courrier d'Electric Power pour la ligne de transport d'énergie

                             110KV 138KV HDG a galvanisé le poteau en acier d'énergie électrique pour la ligne de transport d'énergie



Description du produit

---

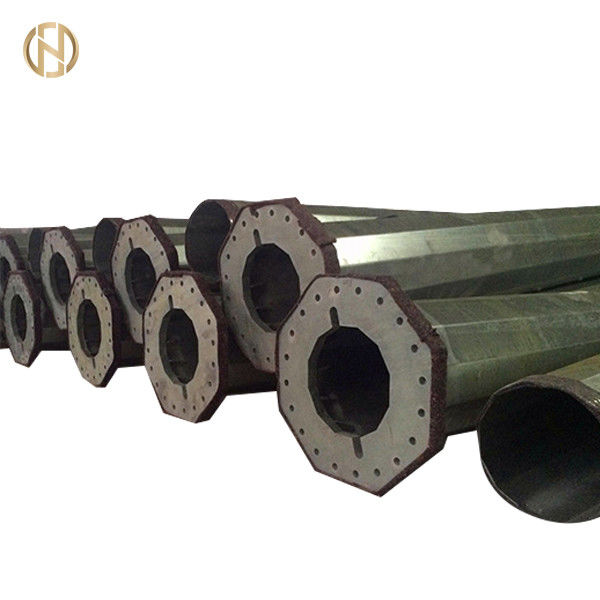

Les produits ci-dessus sont poteau électrique en acier galvanisé octogonal de ligne de transmission de 110kv 138kv

• Les produits sont conçus et fabriqués selon les normes structurelles
• Seule notre entreprise peut se conformer à ces normes de fabrication mondiales, ce qui nous donne un avantage sur nos concurrents
• Les produits sont galvanisés à chaud selon les normes ISO 1461/ASTM A123
• Matériel d'axe de poteau : ASTM GR65, GR50

Pour concevoir conformément au logiciel PLS, nous aurons besoin des paramètres de conception suivants :

---

1. La vitesse de vent opérationnelle de la région où le poteau sera utilisé
2. La charge de l'antenne et la hauteur du poteau
3. La hauteur totale du poteau lui-même

Spécifications du produit

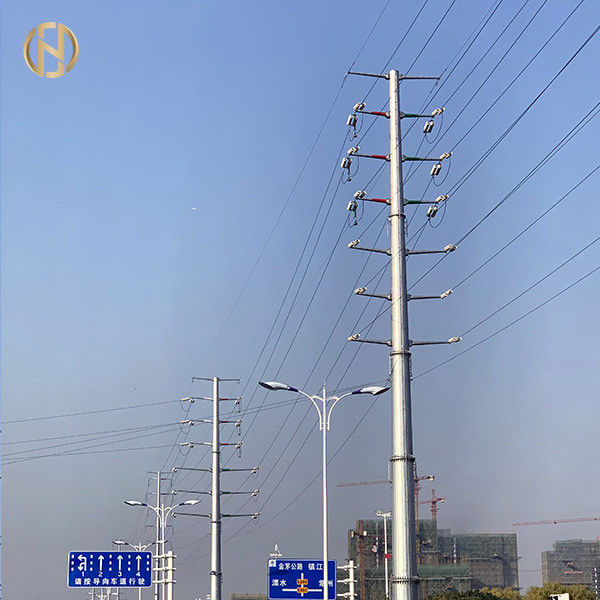

Poteau en acier galvanisé 110kv 138kv pour le marché philippin NEA, Meralco



Matériel

1.) PLAQUES DE BASE

ASTM A633 Grade E

Norme pour les tôles d'acier de construction faiblement alliées à haute résistance normalisées

YS 415 minimum

TS (550 - 690)

EL 18% minimum

2.) BOULONS D'ANCRAGE

ASTM A615 Grade 75

Norme pour les barres en acier au carbone déformées et lisses pour le renforcement du béton

YS 520 minimum

TS 690 minimum

EL 6% minimum

3.) ÉCROUS DE BOULONS D'ANCRAGE

ASTM A563 Grade C
Norme pour les écrous en acier au carbone et en acier allié
Charge d'épreuve = 993 N/mm2 minimum
Dureté : Brinell (143 - 352) / Rockwell (B78 - C38)

4.) ÉCROUS DE MISE À LA TERRE

ASTM A276 Type 304

Norme pour les fixations en acier inoxydable austénitique

YS 207 minimum

TS 518 minimum

EL 20% minimum

5.) MATÉRIEL DE SOUDAGE

AWS D1.1 E70XX

YS 400 minimum
TS 480 minimum



La spécification fait référence aux normes suivantes

ASCE/SEI 48 :	Conception de structures de poteaux de transmission en acier
BS EN ISO 1461 :	Revêtements galvanisés à chaud sur des articles fabriqués en fer et en acier.Spécifications et méthodes d'essai.
ASTM A123 :	Spécification standard pour le revêtement de zinc (galvanisé à chaud) sur les produits en fer et en acier
ASTM A 153/A153M :	Spécification standard pour les revêtements de zinc (galvanisé à chaud) sur le fer et l'acier



Emballage et expédition

---



Nous recouvrons les parties supérieure et inférieure du poteau d'un tapis ou d'un ballot de paille afin de le protéger des dommages à la surface galvanisée pouvant survenir pendant le transport.L'emballage peut également être fait selon les exigences des clients.



Essais

Essais de type (essais de qualification)

• Les essais de performance des poteaux sont à la charge du fournisseur.
• EDCL exige que les tests de performance suivants soient effectués en présence d'un représentant d'EDCL avant la première livraison.

Examens des poteaux (suivi visuel et dimensionnel)

• Caractéristiques dimensionnelles : la hauteur, les dimensions au sommet et à la base, la rectitude du mât.
• Contrôle aspect fini :
• soudure bien finie : absence de remplissage de cloques et de coupures (« colmatage et bouture ») de fil à souder.
• Galvanisation bien finie : absence de surépaisseur, d'aiguilles, de restes de coulée, de collage et de points noirs.
• Marquages ​​et indications.
• Présence de protections mécaniques en tête et en pied de mât.
• Présence de bornes de terre



Contrôle de la qualité du revêtement :

Conformément aux normes ISO 1461 ou équivalent : Contrôle d'épaisseur de revêtement de galvanisation et Contrôle qualité du zinc (bain de galvanisation).



Essais sur poteaux (Essais mécaniques)

Essai de flexion non destructif (vérification de la limite élastique), C'est la vérification de la tenue du poteau soumis à une déformation F appliquée au sommet du poteau encastré ;F = (tension de traction nominale x facteur de sécurité) + fictif



Pression du vent.

Méthode d'essai :

La méthode consiste à augmenter lentement et régulièrement la charge appliquée au poteau de 0 à F, et à noter entre-temps la variation de sag (flexion du poteau) correspondant aux charges suivantes : 25% F, 50% F, 75% F, 80 % F, 90 % F et 100 % F.

Après avoir tenu 1 mn sous la charge F, la perche se décharge lentement et régulièrement jusqu'à vide (charge nulle).L'affaissement résiduel sera noté.L'essai est satisfaisant si la flèche résiduelle ne dépasse pas 2% de la flèche correspondant à 100% de charge F, et qu'aucun désordre ni déformation n'apparaissent sur le poteau.



Essai de rupture

Les efforts sont appliqués sur le poteau déjà soumis à l'essai de flexion dans les mêmes conditions que celles spécifiées, cependant la progression des efforts s'effectue de façon continue et non-stop jusqu'à la rupture du poteau.

La valeur de la charge conduisant à la rupture du pôle sera notée.La contrainte à la rupture doit être égale ou supérieure à F.



Contrôle qualité de l'acier

Un rapport relatif à la qualité de l'acier destiné à la fabrication des poteaux commandés, et conforme au contrôle qualité acier de la norme EN 10025 ou équivalent doit être fourni à EDCL.



Essais d'acceptation

Les tests de réception seront effectués en usine et seront à la charge du fournisseur.Les épreuves seront sanctionnées par des procès-verbaux signés par les parties présentes.EDCL se réserve le droit d'être représenté dans ces tests.

L'échantillonnage sera effectué conformément aux stipulations de la norme internationale et sur la base suivante :

• Niveau de contrôle : S2
• Contrôle simple normal : il est supposé que le passage au contrôle réduit ou renforcé se fera conformément aux stipulations de la norme précitée.
• Niveau de qualité acceptable (ALQ) : 2.5.Le passage d'un contrôle normal à un contrôle réduit ou renforcé se fera conformément au standard international.



Les tests d'acceptation doivent inclure les tests suivants :

UN.contrôle visuel et dimensionnel des poteaux ;inspection visuelle finie d'aspect

• Soudure bien finie : absence de cloques, remplissage et coupures de fil à souder.
• Galvanisation bien finie : absence de surépaisseur, d'aiguilles, de restes d'écoulement, de collage et de points noirs.

B. Contrôle des dimensions

• Caractéristiques dimensionnelles : Hauteur, dimensions à l'extrémité supérieure et à la base.
• Présence de protections mécaniques en tête et en pied de mât.
• Contrôle d'épaisseur du revêtement de galvanisation.Conformément à la norme internationale.



Processus de fabrication

---

Vérification des matériaux → Découpe → Moulage ou pliage → Soudage vertical → Vérification des dimensions → Soudage de brides → Perçage de trous → Étalonnage → Processus d'ébavurage → Galvanisation, revêtement en poudre ou peinture → Recalibrage → Filetage → Emballage



FAQ

---

Q1.Comment puis-je obtenir un prix du pôle nécessaire?

R : 1. Veuillez fournir les dimensions exactes telles que la hauteur, le type et l'épaisseur du matériau de l'arbre du poteau, les diamètres supérieur et inférieur.Nous pourrons alors vous proposer un devis précis en fonction de votre cahier des charges. 2. Vous pouvez nous envoyer un dessin de détail et d'assemblage;nous pouvons alors vous fournir un devis précis basé sur le dessin.

Q2.je suis un petit grossiste;acceptez-vous une petite commande?

A : Ce n'est pas un problème si vous êtes un petit grossiste ;nous acceptons les commandes de différentes quantités.

Q3.Je suis concepteur;Pouvez-vous m'aider à produire l'échantillon que nous avons conçu?

R : Notre mission est d'aider nos clients à réussir.Nous sommes plus qu'heureux de vous aider à résoudre tous les problèmes que vous pourriez avoir.

Q4 : Nous voulons être votre agent pour notre région.Comment puis-je postuler pour cela?

R : Veuillez envoyer votre proposition et le profil de votre entreprise.

Q5.Parlez-moi de votre entreprise ?

Nous sommes un fabricant et exportateur de toutes sortes de poteaux en acier, y compris des poteaux électriques, des poteaux d'éclairage public, des poteaux de télécommunications et d'autres produits à base d'acier depuis 2000. Nos produits ont été exportés dans de nombreuses régions du monde.

Q6.Avez-vous des politiques spéciales pour les entreprises de marque ?

A: Oui, nous avons un soutien spécial pour l'entreprise qui a sa propre marque mais qui figure également dans notre liste de clients VIP.Veuillez nous envoyer une copie de vos données de vente afin que nous puissions analyser le meilleur plan d'action pour vous soutenir pour vos produits sur votre marché.

Q7.Offrez-vous un service de porte à porte ?Parce que je ne sais pas comment gérer le dédouanement.

A: Nous fournissons un service porte à porte pour vous aider à réduire le temps et les coûts d'expédition.C'est parce que nous avons des remises supplémentaires avec les compagnies maritimes car nous avons effectué de nombreuses expéditions dans le passé.Cela vous fera économiser beaucoup de temps et d'argent.
