Transmission en acier galvanisée octogonale Polonais de Polonais de puissance 70FT 75FT 90FT

Transmission en acier galvanisée octogonale Polonais de Polonais de puissance 70FT 75FT 90FT



Description de produit

---

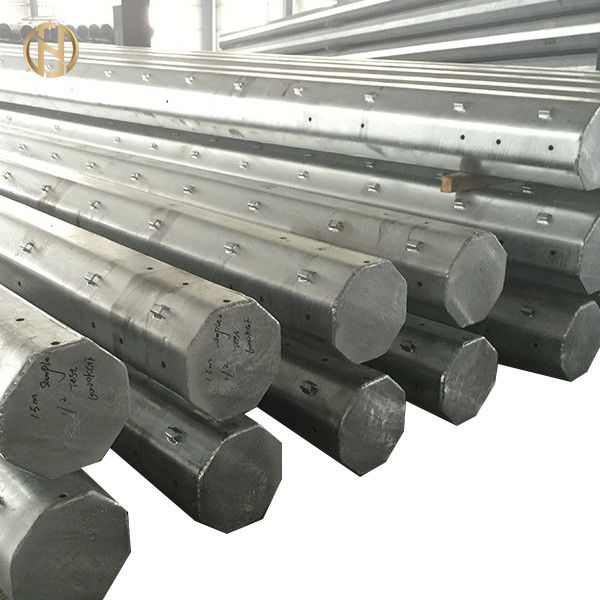

Les produits ci-dessus sont ligne puissance Polonais en acier galvanisée octogonale de 70FT 75FT 90FT Transimission

• Des produits sont conçus et fabriqués selon des normes structurelles
• Seulement notre société peut se conformer à ces normes de fabrication globales qui nous donne un bord au-dessus de nos concurrents
• Les produits sont immersion chaude galvanisée selon des normes d'OIN 1461/ASTM A123
• Matériel d'axe de Polonais : ASTM GR65, GR50,

Pour concevoir selon SVP le logiciel, nous exigerons des paramètres de conception suivants :

---

1. La vitesse du vent opérationnelle de la région où le poteau sera employé
2. La charge d'antenne et la taille du poteau
3. Toute la taille du poteau elle-même

Spécifications produit

70FT 75FT 90FT ont galvanisé le poteau en acier pour le marché NEA, Meralco, 69kv de Philippines

Les spécifications mettent en référence les normes suivantes



ASCE/SEI 48 :	Conception des structures en acier de poteau de transmission
OIN 1461 D'EN DES BS :	L'immersion chaude a galvanisé des revêtements fabriquent dessus le fer de d et les articles en acier. Méthodes de spécifications et d'essai.
ASTM A123 :	Spécifications standard pour le revêtement (galvanisé à chaud) de zinc sur des produits sidérurgiques
ASTM A 153/A153M :	Spécifications standard pour les revêtements (galvanisés à chaud) de zinc sur le fer et le matériel en acier



La conception



Type	Ligne puissance Polonais en acier galvanisée octogonale de 70FT 75FT 90FT Transimission
Utilisations appropriées	Distribution d'énergie
Forme (section transversale)	Tubulaire, octogonal, 12side
Catégorie de puissance	66kv, 69kv
Non de la section	Section une/deux/trois
Longueur (m)	70FT 75FT 90FT
Base	Enterrement direct 1/6 de longueur
Charge de travail	1250kgf
Rupture de la charge	1500kgf
Facteur de sécurité	facteur 1,25 de sécurité
Matériel	ASTM 572 GR50 ou égal, ASTM 572 GR65 ou égal.
Limite conventionnelle d'élasticité minimum	450mpa
De tension final minimum	550mpa
Max Ultimate Tensile Strength
EL %	>=16%
Diamètre supérieur (millimètres)	300
Diamètre inférieur (millimètres)	850
Min Thickness (millimètres)	>=6mm,
Tolérance des dimensions	+ - 1%
Gravure	Plaque d'identification par le rivet ou la colle, gravure, gravure en relief selon les exigences de clients
Préparation de surface	Galvanisation d'immersion chaude selon des normes d'ASTM A123
Joint de Polonais	Insérez le mode, mode intérieur de bride, mode commun face à face.
Conditions de charge
Ligne maximum déviation	0-2 degré
Vitesse du vent de conception (vent extrême)	72M/S, 270KMH
Facteur de forme circulaire
Débattement maximum (vent extrême)	10% de la longueur globale de poteau
Soudure	Double le processus de soudure interne et externe produit une surface sans couture Norme de soudure : AWS (société de soudure américaine) D 1,1



Empaquetage et expédition

---



Nous couvrons le supérieur et les parties inférieures du poteau avec un tapis ou une paille emballent afin de la protéger contre des dommages à la surface galvanisée qui peut se produire pendant le transport. L'emballage peut également être fait selon les exigences des clients.



Essai de chargement

• Les tests de performance des poteaux seront soutenus par le fournisseur.
• EDCL exige que les tests de performance suivants doivent être effectués en présence d'un représentant d'EDCL avant la première livraison.

Examens des poteaux (surveillance visuelle et dimensionnelle)

• Caractéristiques dimensionnelles : la taille, dimensions à l'extrémité supérieure et la base, rectitude de poteau.
• Inspection de finition d'aspect :
• soudure bien finie : absence du remplissage et des coupes de boursouflures (« colmatage et bouture ") du fil de soudure.
• galvanisation bien finie : absence d'épaisseur supplémentaire, d'aiguilles, de restes d'écoulement, de la jointure et d'anthracnoses.
• Inscriptions et indications.
• Présence de la protection mécanique au dessus et à la base du poteau.
• Présence de mettre à la terre des terminaux

Contrôle de qualité de revêtement :

Selon des normes ou l'équivalent d'OIN 1461 : Contrôle d'épaisseur du revêtement de galvanisation et contrôle de qualité du zinc (bain de galvanisation).



Essais sur des poteaux (essais mécaniques)

L'essai de pliage non destructif (vérification de la limite d'élasticité), il est la vérification de la tenue du poteau soumis à une tension F appliquée au dessus du poteau incorporé ; F = (facteur de sécurité de tension nominal de tension x) + factice



Pression du vent.

Méthode d'essai :

La méthode se compose augmenter lentement et régulièrement la charge appliquée au poteau de 0 à F, et en attendant noter la variation du fléchissement (recourbement du poteau) correspondant aux charges suivantes : 25% F, 50% F, 75% F, 80% F, 90% F et F. 100%.

Après avoir duré 1 manganèse sous la charge F, le poteau est déchargé lentement et régulièrement jusqu'à vide (la charge zéro). Le fléchissement résiduel sera noté vers le bas. L'essai est satisfaisant si le fléchissement résiduel ne dépasse pas 2% du fléchissement correspondant à la charge 100% de F, et ni le désordre ni la déformation n'apparaît sur le poteau.



Essai de rupture

Des charges sont appliquées au poteau déjà soumis à l'essai de débattement dans les mêmes conditions en tant que ceux spécifiques, cependant la progression des charges est effectuée sans interruption et direct jusqu'à ce que la coupure de poteau se produise.

La valeur de la charge menant à la rupture de poteau sera notée vers le bas. L'effort de rupture doit être égal ou plus haut qu'à F



Contrôle de qualité d'acier

Un rapport concernant la qualité de l'acier destinée à la fabrication des poteaux commandés, et selon le contrôle de qualité en acier de la norme ou de l'équivalent d'en 10025 doit être fourni à EDCL.



Contrôles de réception

Des contrôles de réception seront faits dans l'usine et soutenus par le fournisseur. Des essais seront sanctionnés par des déclarations signées par les pièces actuelles. EDCL se réserve le droit d'être représenté dans ces essais.

L'échantillonnage sera fait selon les conditions de la norme internationale et sur la base suivante :

• Niveau de contrôle : S2
• Contrôle simple normal : on le suppose que le déplacement au contrôle réduit ou renforcé sera fait selon les conditions de la norme mentionnée ci-dessus.
• Taux acceptable de la qualité (ALQ) : 2,5. Le déplacement du contrôle normal au contrôle réduit ou renforcé sera fait selon la norme internationale

Les contrôles de réception incluront les essais suivants :

Surveillance visuelle et dimensionnelle d'A. des poteaux ; inspection de finition d'aspect visuel

• Soudure bien finie : boursoufle l'absence, le remplissage et les coupes du fil de soudure.
• Galvanisation bien finie : l'absence de l'épaisseur supplémentaire, aiguilles, demeure écoulement, jointure et anthracnoses.

Inspection dimensionnelle de B.

• Caractéristiques dimensionnelles : Taille, dimensions à l'extrémité supérieure et la base.
• Présence de la protection mécanique au dessus et à la base du poteau.
• Contrôle d'épaisseur du revêtement de galvanisation. Selon la norme internationale.

Processus de fabrication

---

La vérification du → de matériaux coupant la vérification de soudure verticale de moulage ou de recourbement de → de → de → du → de dimensions brident → de ébavurage de soudure de processus de Calibration→ de → de perçage de trou de → galvanisant, revêtement de poudre ou → de peinture de recalibrage de → filetant l'emballage de →



FAQ

---

Q1. Comment est-ce que je peux obtenir un prix de poteau nécessaire ?

: 1. Veuillez fournir les dimensions précises telles que la taille, le type de matériel d'axe de poteau et les diamètres d'épaisseur, dessus et bas. Nous pouvons alors te faire une proposition précise basée sur vos caractéristiques. 2. Vous pouvez nous envoyer un schéma de petit groupe et d'ensemble ; nous pouvons alors te fournir une citation précise basée sur le dessin.

Q2. Je suis un petit grossiste ; acceptez-vous une commande ?

: Ce n'est pas un problème si vous êtes un petit grossiste ; nous acceptons des ordres de diverses quantités.

Q3. Je suis un concepteur ; Pouvez-vous m'aider à produire l'échantillon que nous avons conçu ?

: Notre mission est d'aider nos clients à être réussis. Nous sommes plus qu'heureux de vous aider à résoudre tous les problèmes que vous pouvez avoir.

Q4 : Nous voulons être votre agent pour notre secteur. Comment est-ce que je sollicite ceci ?

: Veuillez envoyer votre proposition et votre profil d'entreprise.

Q5. Dites-moi au sujet de votre société ?

Nous avons été un fabricant et un exportateur de toutes sortes de poteaux en acier comprenant des poteaux de puissance, des poteaux d'éclairage routier, des poteaux de télécommunication et d'autres produits basés en acier depuis 2000. Nos produits ont été exportés vers beaucoup de régions autour du monde.

Q6. Avez-vous quelques politiques spéciales pour les sociétés marquées ?

: Oui, nous avons un certain soutien spécial de la société qui a propre marque mais sommes également dans notre liste de clients de VIP. Veuillez nous envoyer une copie de vos données de ventes ainsi nous pouvons analyser la meilleure ligne de conduite en vous soutenant pour vos produits sur votre marché.

Q7. Fournissez-vous le service porte-à-porte ? Puisque je ne sais pas traiter le dédouanement.

: Nous fournissons le service porte-à-porte pour vous aider à réduire embarquer le temps et les coûts. C'est parce que nous avons des remises supplémentaires avec les compagnies maritimes car nous avons fait beaucoup d'expéditions dans le passé. Ceci à leur tour vous sauvera un bon nombre de temps et d'argent.



Accueil à notre usine !
