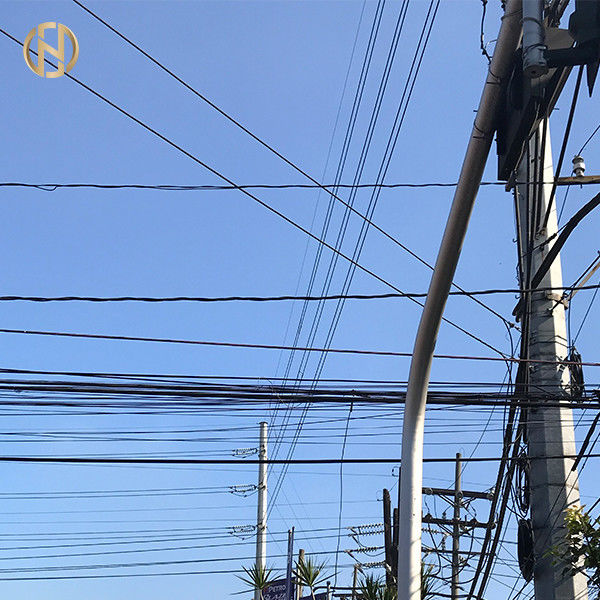

Puissance Polonais de service à haute tension de 33KV 11M Steel Utility Pole 990daN

Ligne puissance Polonais de service de HT du poteau 990daN de 33KV 11M Steel Utility de poteaux

1,0 PORTÉE

Ces caractéristiques couvrent la conception, ingénierie, fabrication, assemblée, déterminant aux travaux du fabricant avant l'expédition les ensembles de mise à la terre des poteaux en acier, des ensembles croisés de bras, des ensembles de type, des plats de danger, de GI de transitoire pour la ligne simple du poteau 33kV, la suspension et les garnitures de tension appropriées pour le conducteur d'AAC l'utilisation 3 phases, 50 hertz, lignes de frais généraux 33kV solidement mises à la terre.

• La conception et l'exécution seront conformes aux meilleures pratiques de construction d'assurer la représentation satisfaisante durant toute la durée de vie.
• N'importe quels matériel et équipement pas spécifiquement indiqués dans ces spécifications mais qui sont nécessaires pour le fonctionnement satisfaisant de l'équipement seront considérés pour être inclus à moins que spécifiquement exclu et assurés sans n'importe quel surcoût. Les composants ayant l'estimation identique seront interchangeables. Le soumissionnaire doit fournir les moyens de tests disponibles aux travaux du fabricant.

2,0 NORMES

Les poteaux en acier, les ensembles croisés de bras, les ensembles croisés d'accolade et les bras de garde de poteau, les ensembles de type, mettant à la terre les ensembles etc. se conformeront aux normes appropriées du CEI et toutes les autres normes internationales neutre acceptables d'équivalent (comme modifié vers le haut de jusqu'à présent) mentionnées ci-dessous s'appliqueront aux matières et aux processus employés à la fabrication des ces équipement :

Toutes les fois qu'il y a une différence dans les normes les critères les plus rigoureux s'appliqueront.

3,0 MATÉRIAUX, DÉTAILS DE CONSTRUCTION ET EXÉCUTION

• Les matières employées dans la fabrication de tout l'équipement seront nouvelle et meilleure qualité et classe les plus appropriées à la représentation dans les conditions spécifiques.
• L'acier a employé pour la fabrication du divers équipement sera conforme aux conditions générales concernant l'approvisionnement en matériaux étendus faits dans des normes internationales appropriées.
• Le matériel a analysé selon le 13520:2015 d'OIN ou l'autre norme internationale appropriée ne montrera pas le soufre et le contenu phosphoreux plus de 0,060% de pièce.
• L'équipement sera bien fini, propre et exempt des défauts extérieurs néfastes. Les extrémités des poteaux, des sections en acier etc. d'angle seront à angle droit coupé et seront droites.
• Les boulons, les écrous et les joints de paquet et le fil de câble de haubanage et le fil de garde croisé de bras seront immersion chaude galvanisée selon le 1461:2009 d'OIN (en) ou d'autres normes internationales appropriées. La qualité du zinc sera au moins catégorie du Zn 98 a spécifié dans le 752:2004 d'OIN. Le zingage sera adhérent, lisse, raisonnablement lumineux, continu et exempt d'un tel imperfections et flux, cendre et crasse, inclusions, flocon et anthracnose, boutons, grumeleux et courses.
• Les poteaux en acier seront immersion chaude ont galvanisé avec le minimum l'épaisseur de 125 microns du zingage et des embases en acier avec l'épaisseur minimum de 125 microns du zingage généralement selon ASTM A123 et examiné selon des normes internationales appropriées.
• Les articles résisteront aux 4 immersions minimum d'une durée minute. L'uniformité du revêtement galvanisé sera déterminée par l'essai de preece comme prescrit dans ASTM A123.
• Des garnitures de suspension et de tension seront faites d'alliage d'aluminium et tous les écrous - et - des boulons seront faits en immersion chaude ont galvanisé en acier avec l'épaisseur minimum du zingage de 85 microns selon des normes internationales appropriées de pièce XIII ou autre du 10684:2004 d'OIN (en).

4,0 LES IMPÉRATIFS TECHNIQUES SPÉCIFIQUES DE DIVERS ÉQUIPEMENTS

4,1 Polonais en acier

L'acheteur peut à sa discrétion fournir la conception et les données de fabrication d'un ou plusieurs types de poteaux nécessaires pour la fabrication et l'essai des poteaux par le fournisseur ou alternativement peut demander au soumissionnaire d'établir les conceptions optimas des poteaux et dans ce cas soumettre des calculs de conception détaillée sur “excelez le format” pour le contrôle et l'examen par l'employeur.

La conception de Polonais sera établie et vérifiée de préférence selon le manuel 72/SEI - 48 - 05 ou autres normes internationales appropriées d'ASCE. Polonais seront perforés et complet fourni avec le chapeau supérieur de poteau et l'embase.

4.1.1 condition de construction spécifique

4.1.1.1 Polonais sera conçu pour résister à la plus mauvaise possible combinaison du chargement simultané de

• Charges latérales se composant des forces de vent sur des conducteurs correspondant pour enrouler les envergures, la force de vent sur des isolateurs, la force de vent sur le poteau et la tension maximum de conducteur.
• Charges verticales se composant du l'auto-poids de poteau, des poids de conducteurs, des isolateurs, du croix-bras, du matériel supplémentaire, du monteur de lignes et de la force de compression dus à la réaction des séjours là où applicables.

Les poteaux en acier de 4.1.1.2 pour HT (33 kilovolts), HT/BT se sont mélangés seront établis pour les types et les applications suivants :

• L'entrepreneur soumettra la conception détaillée et le dessin du poteau pour chacun en haut a indiqué que ligne de transmission 33kV pour approbation de dimension d'apparence de dessin de client et témoin et configuration sont enfermés.
• Polonais répondront à la longueur et aux exigences de chargement supérieures dimensionnelles de poteau selon les paramètres de conception énumérés dans ces spécifications. Les dimensions à travers des appartements pour dessus et bas pour tous les poteaux sont énumérées dans ces spécifications/dessins comme conception préférée pour utiliser une dimension pour chaque type de longueur de poteau pour autant que des critères de conception et de charge de travail est remplis.

Charge de travail de 4.1.1.5

La charge de travail d'un poteau spécifique ci-dessus et définie comme charge qui quand s'est appliqué à 250 millimètres au-dessous du dessus induira l'effort permis maximum dans le poteau, sera marquée sur chaque poteau.

• Les poteaux standard conviendront aux applications spécifiques basées sur les paramètres de conception donnés dans le tableau 2, 3 et 4.
• Un trou traversant de diamètre de 14 millimètres sera donné dans chaque poteau à une taille de 300 millimètres au-dessus de la profondeur de plantation pour la mise à la terre. L'emplacement du trou à une taille de 300 millimètres sera obtient approuvé de l'employeur avant la fabrication des poteaux.

Embases de 4.1.1.8

Tous les poteaux seront placés pendant la construction sur M-20, la protection de PCC de l'épaisseur de minimum 75 millimètres et les dimensions hors-tout environ 150 millimètres de plus qu'en dehors de la dimension inférieure du poteau.

Alternativement ; des poteaux seront fournis avec l'embase en acier carrée distincte fabriquée à partir de l'acier selon des normes appropriées. La mn d'épaisseur des embases ne sera pas moins de 6 millimètres. Des calculs de conception de l'épaisseur des embases en acier seront soumis pour le contrôle et l'examen par l'employeur.

4.1.1.9 Guying

Polonais pour les emplacements sous petit angle (0 - 30°) seront autosuffisants. Cependant ; les poteaux pour un plus grand angle et des emplacements terminaux dans des secteurs inhabités peuvent être équipés de types d'ancre ont placé la direction du bissecteur de l'angle aux emplacements d'angle ou de la longueur sage aux emplacements terminaux. Dans des secteurs habités on ne permet pas les types ; mais les contrefiches ou deux poteaux ont mécaniquement fixé ensemble peuvent être déployés.

Fabrications et finition de 4.1.1.10

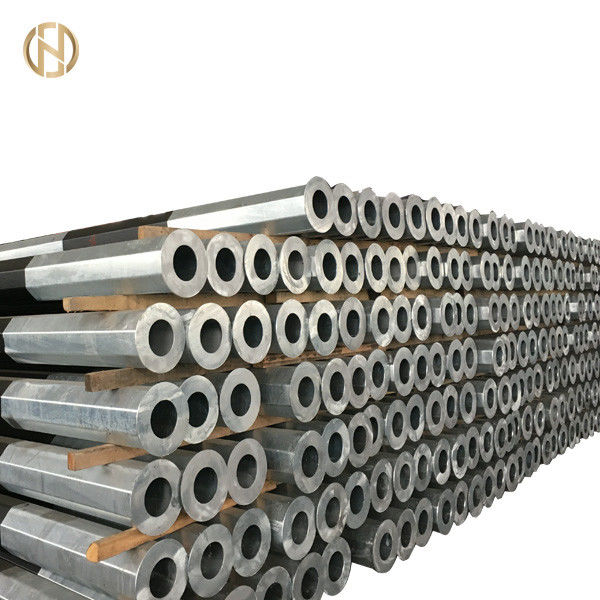

• Polonais seront fabriqués par le recourbement froid des tôles d'acier de taille et de longueur appropriées dedans à la forme octogonale et au joint sans interruption soudé simple. La soudure sera faite dans une atmosphère inerte de préférence sous une veste d'azote.

ii. Toute la soudure, la coupure, l'usinage, et fabrication seront faits avant la galvanisation.

• Les Polonais seront droits, lisses, octogonaux et coniques et seront bien finis, propres, et libres des burs, des renfoncements et d'autres défauts extérieurs.
• Des trous et les dispositions de mise à la terre seront fournis selon des dessins de structure. Tous les trous et dessus de poteau seront bloqués avec les prises en plastique/étroitement chapeau en plastique convenable pour éviter l'entrée de l'eau dans la cavité du poteau.
• Deux M-12 mettant à la terre des goujons ont placé diamétralement opposé et affleurant soudés de la surface interne du poteau ; accomplissez l'écrou du GI M-12, boulon, plaine et l'ensemble de rondelle à ressort, sera donné chaque à 2700 millimètres au-dessous de dessus de poteau et de niveau souterrain de 500 millimètres dans la ligne poteaux de HT et à 400 millimètres au-dessous de dessus de poteau et de niveau souterrain de 500 millimètres pour la ligne poteaux de BT.

vi. Le niveau du sol sera identifié par une bande de large de peinture de 12 millimètres tout autour dans la couleur noire.

• Un poteau de prototype selon la conception approuvée sera fabriqué et examiné à un banc d'essai approuvé autorisé selon le CEI : 60652 ou peuvent être mutuellement étés d'accord jusqu'à casser la charge en présence des inspecteurs du client avant de commencer avec la fabrication de masse des poteaux.

Paramètres de conception de 4.1.1.11 et facteur de la sécurité

Tolérances

i. longueur

La tolérance sur la longueur sera comme suit :

Le poteau de finition ne sera pas hors de rectitude par plus de 1/600 de sa longueur.

Le roulement et la tolérance de coupure pour les produits en acier laminés à chaud seront conformes aux normes internationales appropriées.
